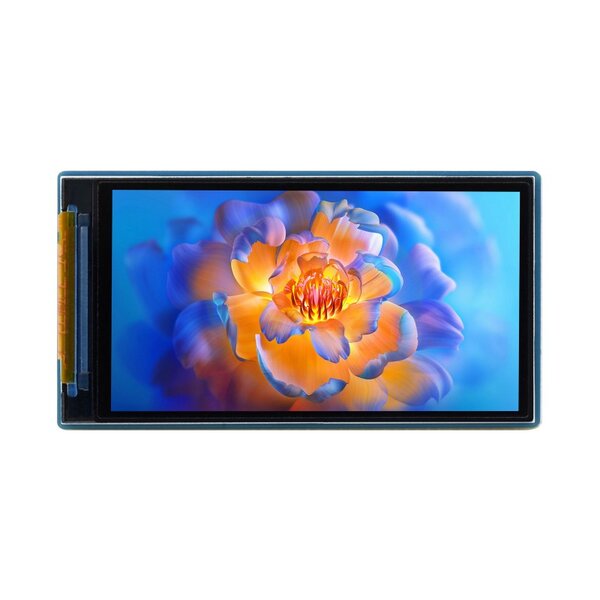

1.9inch 170x320 IPS LCD Display - SPI - 262K Colors

1.9inch 170x320 IPS LCD Display - SPI - 262K Colors - Ansicht 2

1.9inch 170x320 IPS LCD Display - SPI - 262K Colors - Ansicht 3

1.9inch 170x320 IPS LCD Display - SPI - 262K Colors

Name: 1.9inch 170x320 IPS LCD Display - SPI - 262K Colors
Brand: Waveshare
SKU: WS23822
Price: 16.00 EUR
Availability: InStock

Das LCD-Display verfügt über einen kompakten, aber dennoch lebendigen Bildschirm mit einer Auflösung von 170x320 Pixeln und liefert klare und farbenfrohe Bilder. Mit Unterstützung für 262K Farben garantiert es eine reiche und lebendige Grafik, die das Gesamtbild verbessert. Das Display nutzt die IPS-Panel-Technologie, die hervorragende Betrachtungswinkel und genaue Farbwiedergabe bietet. Seine 4-wire SPI-Schnittstelle macht es kompatibel mit beliebten Controller-Boards wie Raspberry Pi, Arduino und STM32 und ermöglicht eine einfache Integration in verschiedene Projekte. Die geringe Größe des Moduls von 27,3x51,2 mm macht es ideal für Anwendungen, bei denen der Platz begrenzt ist, während die Pixelgröße von 0,1335x0,1335 mm feine Details und scharfe Bilder gewährleistet.

SKU: WS23822 HAN: 23822 Kategorie: Bildschirme Hersteller: Waveshare

16,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Das LCD-Display verwendet den ST7789V2-Treiber, der das Displaypanel effizient steuert und einen reibungslosen und zuverlässigen Betrieb gewährleistet. Es unterstützt sowohl 3,3V als auch 5V Betriebsspannungen und bietet Flexibilität bei den Stromversorgungsoptionen. Die Kommunikationsschnittstelle des Displays minimiert die benötigten IO-Pins, vereinfacht den Verbindungsprozess und reduziert die Komplexität bei der Projektgestaltung. Ob Sie ein Hobbyist, Student oder Profi sind, dieses LCD-Display bietet eine vielseitige Lösung für verschiedene Anwendungen wie tragbare Geräte, Embedded-Systeme und DIY-Elektronikprojekte. Die Kombination aus kompakter Größe, hochauflösendem Display und Kompatibilität mit beliebten Mikrocontroller-Boards macht es zu einer ausgezeichneten Wahl für diejenigen, die in ihren Projekten eine klare und lebendige visuelle Anzeige suchen.

Funktionen:

Auflösung: 170×320 Pixel
Farbtiefe: 262K Farben, für einen klaren und farbenfrohen Anzeigeeffekt
Schnittstelle: Verwendet eine 4-wire SPI (Serial Peripheral Interface) zur Kommunikation.
Kompatibilität: Das Display kann problemlos mit Controller-Boards wie Raspberry Pi, Arduino und STM32 verbunden werden.
Betriebsspannung: Unterstützt sowohl 3,3V als auch 5V Stromversorgung.

Spezifikationen:

Display-Panel: Verwendet die IPS (In-Plane Switching) Panel-Technologie.
Pixelgröße: Jedes Pixel auf dem Display hat eine Größe von 0,1335 × 0,1335 mm.
Treiber: Das Display wird vom ST7789V2-Treiber gesteuert.
Displaygröße: Die physische Größe des Display-Panels beträgt 22,70 × 42,72 mm.
Modulgröße: Die Gesamtgröße des Display-Moduls beträgt 27,3 × 51,2 mm.
