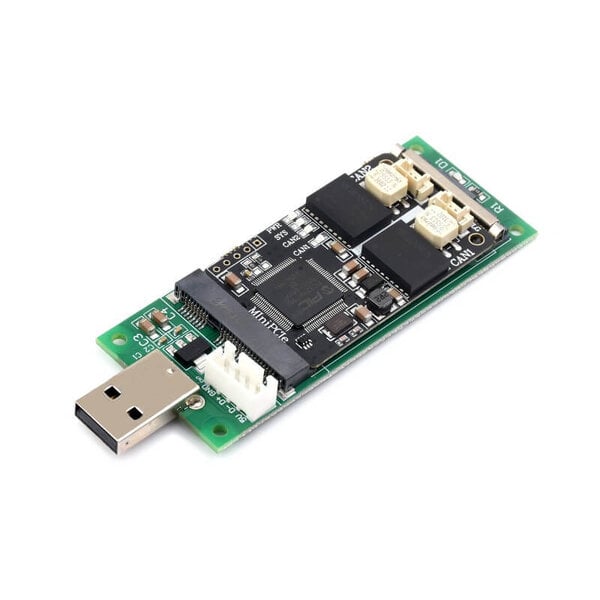

Waveshare 2-Kanal CAN MiniPCIe Karte - Hochleistungs CAN-Bus Lösung

Entdecken Sie die MiniPCIe Schnittstelle zur 2-Kanal-CAN-Karte von Waveshare. Diese hochleistungsfähige Hardwarelösung unterstützt die Dekodierungs- und Analysefunktionen mehrerer CAN-Protokolle, was sie ideal für verschiedenste industrielle und Automobilanwendungen macht. Die Karte bietet robuste und zuverlässige CAN-Kommunikation, die für Echtzeitanwendungen entscheidend ist. Mehr Informationen sowie Details zur Funktionsweise des Produkt finden Sie in der Dokumentation.

80,00 €
inkl. 20% USt. , zzgl. Versand
3 auf Lager
Lieferdatum: 16.10.2024 - 18.10.2024 (Österreich - Ausland abweichend)
Nur noch 3 verfügbar

Beschreibung

Beschreibung

Verbessern Sie Ihre industriellen und eingebetteten Systeme mit der 2-Kanal CAN MiniPCIe Karte von Waveshare. Diese Hochleistungshardwarelösung bietet eine stabile und zuverlässige CAN-Bus-Kommunikation und unterstützt die Dekodierung und Analyse mehrerer CAN-Protokolle. Kompakt in der Größe und mit fortschrittlichen Schutzschaltungen ausgestattet, ist diese MiniPCIe-Karte für die einfache Integration in verschiedene Geräte wie Laptops, Industriecomputer und Raspberry Pi Systeme konzipiert.

Wichtige Funktionen

  • Zwei unabhängige CAN-Kanäle: Erweitert zwei unabhängige und isolierte CAN-Kanäle über eine Standard-MiniPCIe-Schnittstelle und gewährleistet eine stabile und zuverlässige Kommunikation.
  • Hohe Kompatibilität: Unterstützt Windows (XP/7/8/10/11) und Linux Systeme wie Raspberry Pi OS und Ubuntu, was die sekundäre Entwicklung erleichtert.
  • Flexibler Anschluss: Inklusive USB zu MiniPCIe Adapterplatte zur Verbindung mit PCs oder Industriecomputern über USB, ideal für die Steuerung, Datenanalyse und Überwachung des CAN-Bus-Netzwerks.
  • Hochleistungs-Hardware: Verwendet den Originalcontroller und einen 32-Bit MIPS M4K® Core mit bis zu 80MHz Frequenz für hohe Leistung, Stabilität und Zuverlässigkeit.
  • Erweiterte Schutzschaltungen: Integriert Hochgeschwindigkeits-Signalisolator, DC-DC Doppelstromisolierung und vollständige Isolation von MiniPCIe, CAN1 und CAN2 für höhere Kommunikationssicherheit und Stabilität.

Spezifikationen

  • Produkttyp: MiniPCIe Schnittstelle zur CAN Karte
  • Betriebsspannung: 3,3V
  • Kommunikationsmethode: USB2.0 Pin der MiniPCIe Schnittstelle
  • CAN-Kanäle: Zwei Kanäle: CAN1 und CAN2 (unabhängig und isoliert)
  • Steckverbinder: CAN-Bus-Schraubklemme (Standard 1,25mm Raster)
  • Terminalwiderstand: Jeder CAN-Kanal verfügt über einen 120Ω Terminalwiderstand
  • Baudrate: 10Kbps bis 1Mbps (einstellbar über Software)
  • Protokollunterstützung: Unterstützt CAN2.0A und CAN2.0B Protokolle, konform mit ISO/DIS11898-1/2 Standards
  • Hardwareunterstützung: Hochgeschwindigkeits-CAN
  • Übertragungsgeschwindigkeit: Empfangen und Senden jedes CAN-Kanals kann bis zu 8500 Frames/Sek erreichen
  • Puffer: 2000 Frames Empfangspuffer und 1000 Frames Sendepuffer pro Kanal (automatische Neuübertragung bei Übertragungsfehlern)
  • Anzeigeleuchten: PWR (Stromanzeige), SYS (Systemstatusanzeige), CAN1 (Datenübertragung CAN1), CAN2 (Datenübertragung CAN2)
  • Betriebstemperatur: -40 bis 85°C
  • Abmessungen: 51x30 mm

Anwendungsbereiche

  • Industriecomputer: Ideal für den Einsatz in eingebetteten Steuerungssystemen und lüfterlosen Industriecomputern zur Erweiterung der CAN-Schnittstelle.
  • Raspberry Pi Projekte: Perfekte Ergänzung für Raspberry Pi Anwendungen, die CAN-Bus-Kommunikation erfordern, verbunden über den USB zu MiniPCIe Adapter.
  • Entwicklung und Debugging: Unterstützt das Lernen und Debugging des CAN-Bus sowie die Integration in verschiedene Anwendungen, die eine CAN-Bus-Kommunikation benötigen.

Dokumentation

Mehr Informationen finden Sie in unserem Wiki: 2-Kanal CAN MiniPCIe Karte.
