Beschreibung

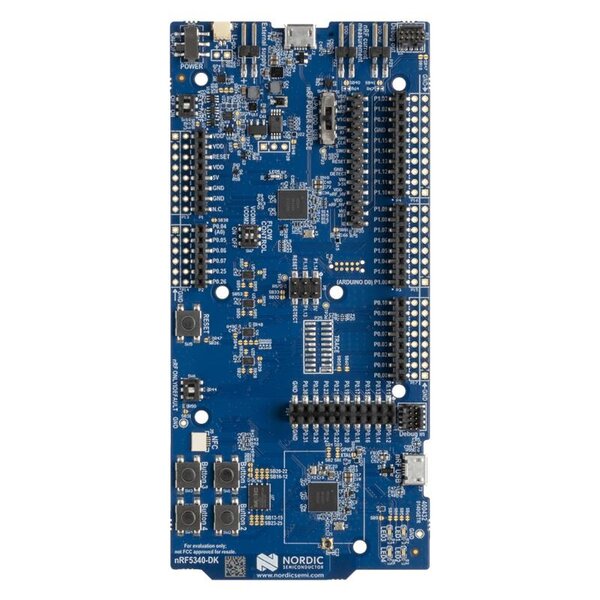

Das nRF5340 DK ist das Entwicklungskit für den nRF5340 System-on-Chip (SoC) und enthält alles, was für den Einstieg in die Entwicklung benötigt wird, auf einer einzigen Platine.
Das DK unterstützt die Entwicklung mit einer breiten Palette von Wireless-Protokollen. Es unterstützt Bluetooth Low Energy mit Funktionen wie hohem Durchsatz von 2 Mbps, Advertising Extensions und Long Range. Mesh-Protokolle wie Bluetooth Mesh, Thread und Zigbee können gleichzeitig mit Bluetooth Low Energy laufen und ermöglichen Smartphones die Bereitstellung, Inbetriebnahme, Konfiguration und Steuerung von Mesh-Knoten. NFC, ANT, 802.15.4 und proprietäre 2,4-GHz-Protokolle werden ebenfalls unterstützt.
Das DK ist mit einer NFC-Antenne ausgestattet, die ein schnelles Testen der NFC-A-Tag-Funktionalität des nRF5340 ermöglicht. Ein SEGGER J-Link Debugger befindet sich auf dem Board und ermöglicht die vollständige Programmierung und das Debugging sowohl des nRF5340 SoC als auch von externen Targets.
Alle analogen und digitalen Schnittstellen und GPIOs sind über Header und Edge Connectors verfügbar. Das Kit ist Arduino Uno Rev3 Hardware-kompatibel, was bedeutet, dass es sehr einfach mit externen Device Shields verbunden werden kann.
Vier Tasten und vier LEDs vereinfachen die Ein- und Ausgabe zum und vom nRF5340 SoC und sind alle vom Benutzer programmierbar. Ein externer On-Board-Speicher ist mit der 96-MHz-QSPI-Peripherie im nRF5340 SoC verbunden.
Der nRF5340 DK wird typischerweise über USB mit Strom versorgt, kann aber auch von einer Vielzahl von Spannungsquellen innerhalb des Versorgungsbereichs von 1,7 bis 5,0 V gespeist werden. Zusätzlich zu USB kann er mit einer externen Quelle versorgt werden, enthält aber auch einen CR2032-Batteriehalter und einen Li-Po-Batterieanschluss für Tests im Feld. Der Stromverbrauch kann über die dedizierten Strommesspins gemessen werden, zum Beispiel mit dem Power Profiler Kit II von Nordic.
Das nRF Connect SDK ist das Software-Entwicklungskit für den nRF5340 SoC und bietet Board-Unterstützung für den nRF5340 DK. Es unterstützt die Softwareentwicklung von Bluetooth Low Energy, Thread und Zigbee Anwendungen. Es integriert das Zephyr RTOS, Protokollstacks, Beispiele, Hardware-Treiber und vieles mehr.
Haupteigenschaften
- Unterstützt Bluetooth Low Energy, Bluetooth Mesh, NFC, Thread und Zigbee
- Benutzerprogrammierbare LEDs(4) und Tasten(4)
- 2,4-GHz- und NFC-Antennen
- SWF RF-Anschluss für direkte RF-Messungen
- Eingebauter SEGGER J-Link Debugger/Programmierer
- Arduino Uno Rev3 Formfaktor
- Pins zur Messung des Stromverbrauchs
- Stromversorgung: 1.7-5.0 V von USB, extern, Li-Po-Batterie oder CR2032-Knopfbatterie
- RoHS-konform: Ja
- RoHS-Phthalate-konform: Ja
