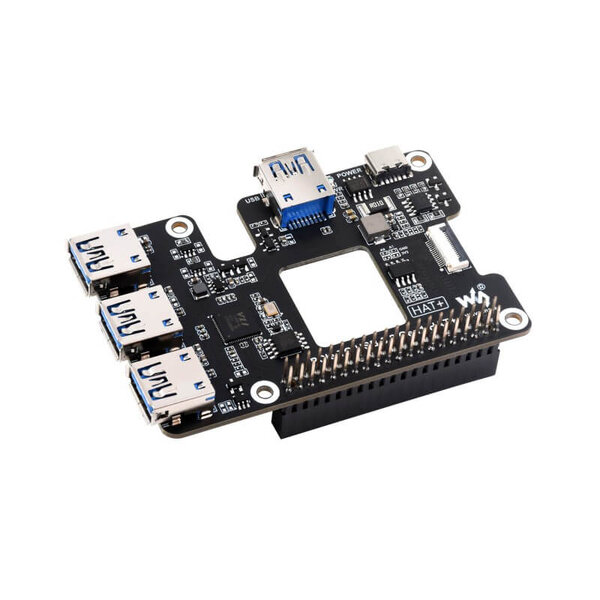

Der Waveshare PCIe zu USB Hub HAT für Ihren Raspberry Pi bietet Ihnen vier zusätzliche USB 3.2 Gen 1 Ports zum Betrieb mehrerer Peripheriegeräte wie Solid State Drives, Flash-Laufwerke oder sogar Gamepads! Der Hub folgt auch dem HAT+ Standard für eine einfache Implementierung.
Note: Raspberry Pi 5 sowie der Active Cooler seperat erhältlich.
Eigenschaften
- Bietet 4 × Hochgeschwindigkeits-USB 3.2 Gen 1 Ports
- Nur geeignet für Raspberry Pi 5
- Anschluss über 16Pin PCI-e FFC Kabel
- Platinendesign beinhaltet reservierten Luftstromvent und Abstandshalter für den Betrieb des aktiven Kühlers
- EEPROM-Chip zum Speichern von HAT-ID + Produktinformationen
- Unterstützt die Echtzeitüberwachung des USB-Stromstatus über Software
Technische Daten
- Stromüberwachungs-IC: INA219
- Flash-Chip: MX25L3206
- USB 3.0 Host-Controller: VL805
- PCI-e Schnittstellengeneration: Gen 2 (auch mit Gen 3 betreibbar, aber ohne Leistungsunterschied)
Platinenlayout
- Raspberry Pi GPIO-Header
- USB 3.2 Gen1 erweiterte Ports
- INA219 (Stromüberwachungs-Chip)
- USB Typ-C Anschluss für externe 5V DC Stromversorgung
- PWR LED (Stromanzeige)
- MX25L3206 (FLASH-Chip)
- VL805 (USB 3.0 Host-Controller für PCIe)
- PCIe Schnittstelle
