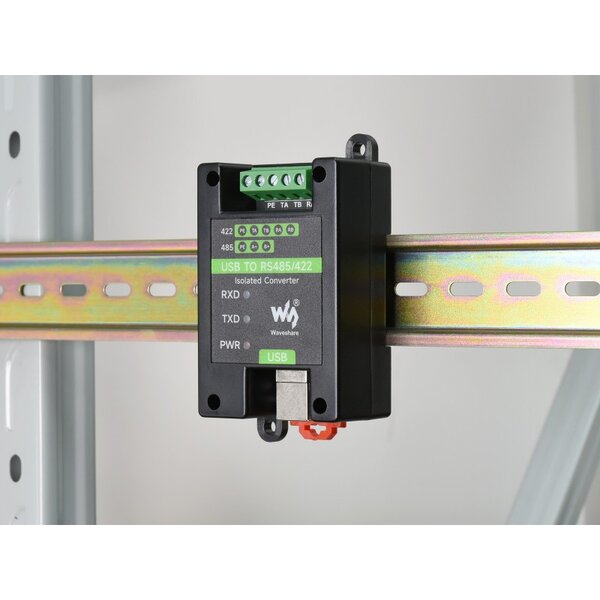

USB to RS485/422 Industrial Grade Isolated Converter

USB to RS485/422 Industrial Grade Isolated Converter - Ansicht 2

USB to RS485/422 Industrial Grade Isolated Converter - Ansicht 3

USB to RS485/422 Industrial Grade Isolated Converter

Name: USB to RS485/422 Industrial Grade Isolated Converter
Brand: Waveshare
SKU: WS23949
Price: 30.00 EUR
Availability: InStock

Mit der originalen FT232RNL- und SP485EEN-Chiplösung bietet es eine stabile Kommunikation mit eingebauter galvanischer Isolierung, Blitzschutz und antielektrostatischem Schutz usw. Es ist eine ideale Wahl für industrielle Steuerungsanlagen und/oder Anwendungen mit hohen Kommunikationsanforderungen.

SKU: WS23949 HAN: 23949 Kategorie: Industriell Hersteller: Waveshare

30,00 €

inkl. 20% USt. , zzgl.

1 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Merkmale auf einen Blick

Eingebauter Original FT232RL und SP485EEN Chip. Schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität.
Integrierte isolierte Stromversorgung, bietet stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für das isolierte Terminal.
Onboard-Unibody-Digital-Isolierung, ermöglicht Signal-Isolierung, hohe Zuverlässigkeit, starke Anti-Interferenz, geringer Stromverbrauch.
Onboard TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen im Stromkreis, blitzsicher und antielektrostatisch.
Integrierte Selbsterholungssicherung und Schutzdioden sorgen für stabile Strom-/Spannungsausgänge, bieten Schutz vor Überstrom/Überspannung und verbessern die Stoßfestigkeit.
Eingebauter 15KV ESD-Isolationsschutz und 600W Blitzschutz und Überspannungsschutz.
Eingebauter 120R Abschlusswiderstand an den RS485/RS422-Ports, standardmäßig aktiviert, konfigurierbar durch Jumper.
3 LEDs zur Anzeige der Stromversorgung und des Transceiver-Status.
Industrielles ABS-Gehäusedesign für die Schienenmontage, klein, einfach zu installieren und kostengünstig.

Eigenschaften

Produkttyp:	Isolierter USB-zu-RS485/422-Konverter in Industriequalität
BAUD RATE	FT232RNL	300bps ~ 3Mbps
HOST-PORT	USB
GERÄTEANSCHLUSS	RS485/422
USB	Betriebsspannung	5V
	Anschluss	USB-B
	Schutzleistung	200mA Selbstrückstellende Sicherung, ESD-Schutz
	Übertragungsdistanz	ca. 5m
RS485/422	Anschluss	Schraubterminal
	Pins	A+, B-, PE
	Richtungskontrolle	Automatische Steuerung der Hardware
	Sicherheit	600W Blitz- und Überspannungsschutz, 15KV ESD-Schutz (integrierter 120R-Abgleichwiderstand)
	Übertragungsentfernung	Etwa 1,2 km (niedrige Quote)
	Übertragungsmodus	Punkt-zu-Multipunkt (bis zu 32 Knoten, ab 16 Knoten wird der Einsatz von Repeatern empfohlen)
LED-INDIKATOREN	PWR (Power)	Rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird.
	TXD	Grüne Sendeanzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet
	RXD	Blaue RX-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden
BETRIEBSUMGEBUNG	Temperatur	-15℃ ~ 70℃
BETRIEBSUMGEBUNG	Luftfeuchtigkeit	5%RH ~ 95%RH
Unterstützte Betriebssystem	Mac, Linux, Android, Win CE, Windows 10 / 8.1 / 8 / 7 / XP
Ansicht:	Gehäuse	Schienenmontiertes ABS-Gehäuse, geeignet für 35mm DIN-Schiene
Ansicht:	Maße	81,9 × 54,0 × 32,0mm

Interface Einführung

INTERFACE	PE	TA	TB	RA	RB
RS422	Signal Ground	Send Differential Signal Positive T+	Send Differential Signal Negative T-	Receive Differential Signal Positive R+	Receive Differential Signal negative R-
RS485	Signal Ground	Differential Signal Positive A+	Differential Signal Negative B-	NC	NC

Dokumentation:

USB to RS485/422 Converter
