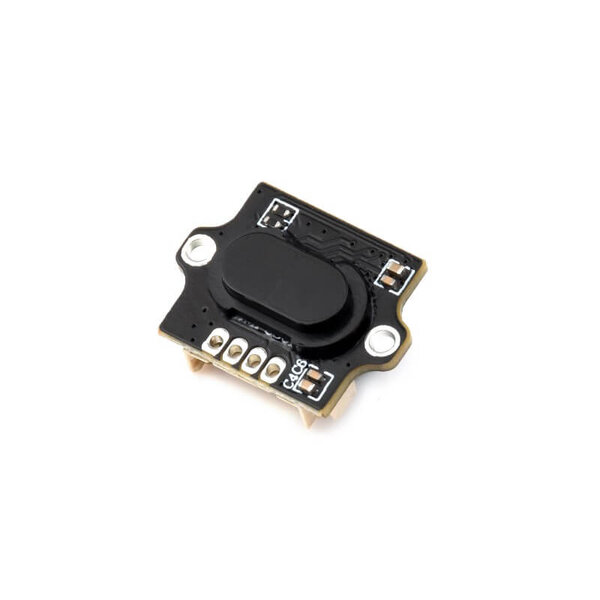

Name: ToF Mini Laserdistanzsensor 0.1&ndash;15m UART I2C
Brand: Waveshare
SKU: WS35107
Price: 9.97 EUR
Availability: InStock

Waveshare ToF Mini Laser Entfernungssensor (Time-of-Flight, 0,1 – 15 m, UART / I2C)

Der Waveshare ToF Mini Range Sensor ist ein hochpräziser, kompakter Laser-Distanzsensor basierend auf modernster Time-of-Flight (ToF) Technologie. Er ermöglicht berührungslose Entfernungsmessungen von 10 cm bis zu 15 Metern in Echtzeit. Dank seiner extrem kompakten Bauform, dem geringen Stromverbrauch und den flexiblen Schnittstellen (UART / I2C) eignet er sich hervorragend für autonome Roboter-Navigationssysteme, Drohnen-Höhenhaltung sowie industrielle Füllstands- und Abstandsmessungen.

Produkteigenschaften & Highlights

Time-of-Flight Technologie: Misst die tatsächliche Flugzeit von Lichtimpulsen für extrem schnelle und weitgehend umgebungslicht-unabhängige Distanzmessungen.
Hohe Reichweite: Präzise Entfernungserfassung im Messbereich von 0,1 m bis zu 15 m mit hoher Wiederholgenauigkeit.
Flexible Schnittstellen: Unterstützt wahlweise UART (TTL) und I2C zur einfachen Anbindung an Mikrocontroller wie Arduino, Raspberry Pi, ESP32 oder STM32.
Augensicherer VCSEL-Laser: Nutzt eine VCSEL-Laserdiode der Wellenlänge 850 nm (Laserklasse 1) für den gefahrlosen Einsatz.
Kompakt & Leicht: Minimale Abmessungen und geringes Gewicht erlauben die unkomplizierte Integration auf Drohnen, Gimbal-Systemen oder kleinen Rovern.
Hohe Messfrequenz: Schnelle Messdatenaktualisierung für dynamische Hindernisvermeidung und Echtzeit-Objekterkennung.

Anwendungsbereich & Interne Verlinkungen

Ideal geeignet für die Höheneinregelung von Multicoptern (Altitude Hold), Hinderniserkennung bei mobilen Robotern (AGVs), intelligente Personenzählung sowie berührungslose Distanzprüfungen im Bereich Industrial IoT. Suchst du nach alternativen Sensortechnologien wie Ultraschall oder Nahbereichs-ToF-Modulen? In unserer Shop-Kategorie Abstands-Breakouts auf semaf.at findest du passende Alternativen:

VL53L1X ToF Distanzsensor Breakout: Kompaktes Laser-ToF-Modul für präzise Nahbereichsmessungen bis 4 Meter über I2C.
HC-SR04 Ultraschall-Entfernungssensor: Bewährte und preiswerte Alternative auf Ultraschallbasis für Grundmessungen von 2 cm bis 400 cm.

Technische Daten im Überblick

Produkttyp: Time-of-Flight (ToF) Laser-Distanzsensor
Messbereich: 0,1 m bis 15 m
Schnittstellen: UART (TTL, 3.3V) / I2C
Betriebsspannung: 3,7 V bis 5,2 V DC (5 V empfohlen)
Laser-Wellenlänge: 850 nm VCSEL (Klasse 1 augensicher)
Sichtfeld (FOV): ca. 1° – 2° (schmaler Messstrahl)
Betriebstemperatur: -10 °C bis +60 °C
Abmessungen: Kompakte Gehäuseform (ca. 22,7 mm × 28 mm × 13,6 mm)
Hersteller-Modell: Waveshare ToF Mini Range Sensor
Zertifizierungen: CE, RoHS

Sensor- & Mess-Spezifikationen

Messgenauigkeit: Ca. ± 6 cm im Nahbereich (0,1–6 m) und ± 1% im Fernbereich (6–15 m).
Fremdlichtimmunität: Integrierte optische Filter zur Reduzierung von Störeinflüssen durch Umgebungsbeleuchtung.
Signalausgabe: Direkte Ausgabe der Entfernungswerte in Millimetern über die Serielle Schnittstelle.

Lieferumfang

1x Waveshare ToF Mini Laser Entfernungssensor
1x Passendes Anschlusskabel (GH1.25 auf Dupont / offene Enden)

Dokumente & Downloads

Hersteller-Produktseite & Waveshare Wiki (Anleitung, Demo-Code & Schaltplan)
