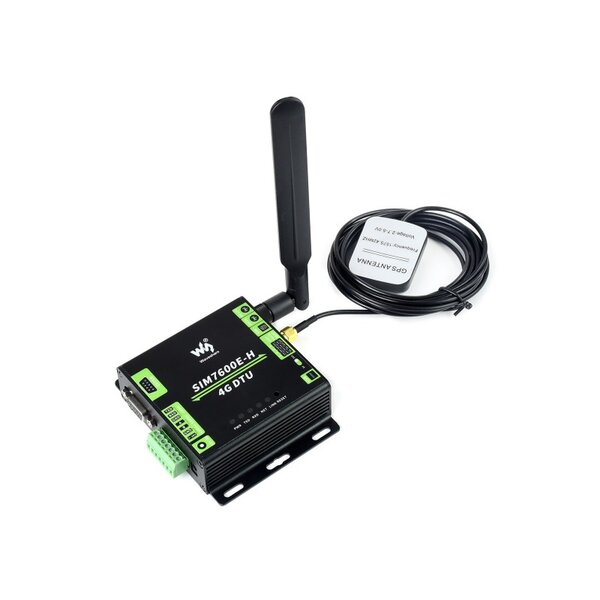

SIM7600E-H DTU - RS232/485/TTL auf 4G - GPS

SIM7600E-H DTU - RS232/485/TTL auf 4G - GPS - Ansicht 2

SIM7600E-H DTU - RS232/485/TTL auf 4G - GPS - Ansicht 3

SIM7600E-H DTU - RS232/485/TTL auf 4G - GPS

Name: SIM7600E-H DTU - RS232/485/TTL auf 4G - GPS
Brand: Waveshare
SKU: WS19960
Price: 75.00 EUR
Availability: InStock

Dies ist eine 4G-DTU in Industriequalität, die das 4G-Kommunikationsmodul SIM7600E-H der Qualcomm-Plattform enthält. Es unterstützt Multi-Mode-Multi-Band und eignet sich für mehrere Länder oder Regionen. Nach unserer Sekundärentwicklung für die Modulfirmware sind nur einige einfache Konfigurationen erforderlich, um eine bidirektionale datentransparente Übertragung zwischen dem seriellen RS232/RS485/TTL-Port und dem 4G LTE-Netzwerk zu erreichen.

SKU: WS19960 HAN: 19960 Kategorie: Raspberry Pi Hersteller: Waveshare

75,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Mit Funktionen wie der Unterstützung von vier Modi (TCP/UDP, Modbus, HTTP und MQTT), RNDIS-Einwahl und GNSS-Positionierung ist diese industrietaugliche DTU voll funktionsfähig, benutzerfreundlich und stabil. Es wäre eine ideale Wahl für Bereiche wie industrielle Datenerfassung, Kommunikation, Fernsteuerung und andere IoT-Anwendungen, die 4G-Datenkommunikation mit hohem Durchsatz benötigen und hohe Anforderungen an Datenrate und Latenz haben.

Spezifikationen

	SIM7600E-H
Unterstützte Gebiete	China, Europa, Africa, South Korea
BAND
4G	LTE-TDD: B1/B3/B5/B7/B8/B20 LTE-FDD: B38/B40/B41
3G	UMTS/HSDPA/HSPA+: B1/B5/B8
GNSS	GPS/Beidou/GLONASS
2G	GSM/GPRS/EDGE: 900/1800MHz
Datenrate
4G (LTE Cat-4)	150Mbps(DL) / 50Mbps(UL)
3G (HSPA+)	42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE)	236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS)	85.6Kbps(DL) / 85.6Kbps(UL)
Software Eigenschaften
Communication protocol	TCP/UDP/RNDIS/Modbus/HTTP(S)/MQTT
TCP/UDP mode	configurable 1~4 channels socket, user-defined heartbeat packet and registration packet
Modbus mode	auto Modbus collection, supports up to 5 commands, user-defined command period and interval
HTTP(S) mode	supports HTTP/HTTPS POST (json format) configurable server address and port
MQTT mode	supports multi topics subscription and publish
Software protection	re-connecting when offline, configurable failure reboot time
Parameter configuration	host computer / cloud
Hardware Beschreibung
Serial port	RS232: connector: DB9 female protection: TVS protection, anti-surge, ESD protection
	RS485: connector: screw terminals (A, B) protection: 600W lightningproof, anti-surge, and 15KV ESD protection (reserved 120R balancing resistor solder pads)
	TTL (UART): operating voltage: 3.3V or 5V connector: screw terminals (TXD, RXD, GND)
Serial port baudrate	supports 300bps ~ 921600bps, 115200bps by default
USB port	operating voltage: 5V connector: Micro USB protection: ESD protection diode usage: parameter configuration, dial-up, firmware upgrade
Power input	connector: 7~36V screw terminals or DC 12V jack protection: Schottky diode protection, reverse-proof
Hardware protection	embedded MCU, hardware watchdog to prevent system crash, industrial grade aluminum alloy case
Operating voltage	7~36V DC
Operating current	idle: 10~30mA @12V
Operating current	transmit: 80~450mA @12V (depending on the network condition)
Indicator	PWR (power supply), RXD/TXD (UART RX/TX), NET (network), LINK (socket connection)
Button	reset button
SIM card	standard SIM card (1.8V / 3V)
Antenna connector	LTE, GNSS
Operating temperature	-40?~80?
