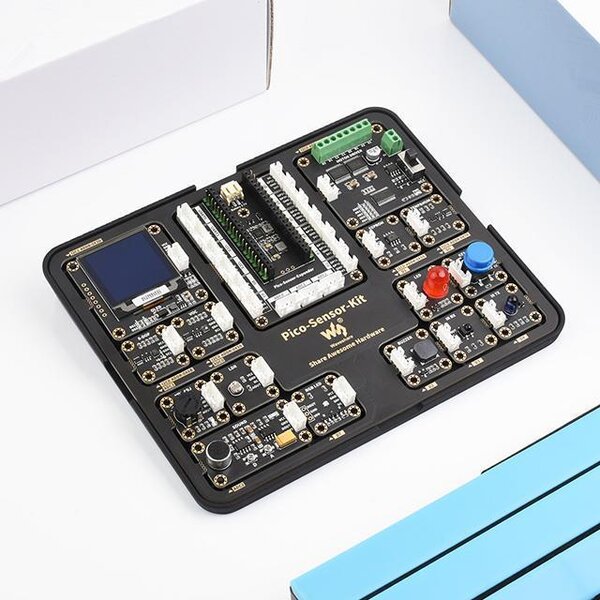

Pico Modulplatine mit 15 gängige Module wie LED, Taster, Summer, etc. out of the Box als ein ganzes Kit, oder kann getrennt werden, um unabhängig zu verwenden. Enthält relevante Ressourcen und Tutorials für einen schnellen Einstieg.
Merkmale auf einen Blick
- Standard Raspberry Pi Pico Header, unterstützt Raspberry Pi Pico Serie Boards
- All-in-One-Design, alle Module werden über die Löcher in der Platine mit dem Pico verbunden, kein Löten oder Verdrahten erforderlich.
- Enthält 15 gängige Module wie LED, Taster, Summer, etc., die unabhängig voneinander verwendet werden können
- Lieferung mit Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi Pico C/C++ und MicroPython)
Pico-Sensor-Expender
- Onboard PH2.0 Anschluss für 3.7V Lithium-Batterie, ermöglicht das Aufladen der Batterie und die gleichzeitige Stromversorgung des Boards.
- PH2.0 4PIN Stiftleisten für den Anschluss von Modulen
1.5Zoll OLED Modul
- Eingebauter Controller: SSD1327
- Auflösung: 128×128
- 16-Graustufen-Anzeige
- I2C- und SPI-Kommunikation, umschaltbar über BS1- und BS2-Widerstände an Bord
6-achsiger Lagesensor
- Onboard QMI8658C (3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop), zur Erfassung von Bewegung und Orientierung
- 16-Bit-Auflösung für Beschleunigungsmesser und Gyroskop
VOC-Sensor
- Integrierter digitaler VOC-Gassensor SGP40 zur Erkennung der Luftqualität
- Messbereich: 0~1000ppm Ethanol-Äquivalente
- Kommunikationsschnittstelle: I2C (konstante Adresse: 0x59)
- Betriebsspannung: 3,3V/5V
Potentiometer-Modul
Einstellbarer Spannungsausgang, nachdem die Ausgangsspannung die LED-Leitspannung übersteigt, wird die LED-Helligkeit mit der Spannung zunehmen.
Fotowiderstandsmodul
Zur Erfassung der Helligkeit des Umgebungslichts, die Ausgangsspannung nimmt mit zunehmender Helligkeit ab.
Tonsensormodul
Zur Umwandlung des Schallsignals in ein elektrisches Signal, das durch einen Operationsverstärker verstärkt und dann in den Komparator eingegeben wird, der einen analogen Spannungsausgang bzw. einen digitalen Ausgang liefert. Einstellbare Ausgangsamplitude über Potentiometer A und digitale Schnittstellen-Triggerspannung über Potentiometer D.
RGB-LED-Modul
- Eingebauter Controller: WS2812B
- Helligkeit: 256 Stufen einstellbar
- Farbtiefe: 24 Bit (R / G / B 8 Bit pro Farbe, kombinierbar auf 16,7 Mio. Farben)
Buzzer-Modul
Eingebauter passiver Summer, der je nach Frequenz des elektrischen Signals unterschiedliche Töne ausgibt.
IR-Empfänger-Modul
Integriertes IRM-H638T/TR2 für den Empfang von Infrarot-Fernbedienungssignalen.
IR-Sendemodul
Onboard TSAL6400 zur Übertragung von Infrarot-Fernbedienungssignalen mit einer Wellenlänge von 940 nm.
Tastenmodul
Integrierte 12×12-mm-Taste für die Interaktion zwischen Mensch und Computer.
LED-Modul
Integrierte 10-mm-LED mit weichem Licht für die Statusanzeige.
Modul für Temperatur/Luftfeuchtigkeit
Der eingebaute SHTC3-Chip unterstützt die Messung von 0 bis 100% relativer Luftfeuchtigkeit und -40°C bis 125°C, mit einer typischen Messgenauigkeit von ±2% relativer Luftfeuchtigkeit und ±0,2°C.
EEPROM-Baustein
Integrierter AT24C04-Chip für die Speicherung von 2 KBit Daten im ausgeschalteten Zustand.
Motortreiber-Modul
- Onboard PCA9685-Chip, kann 12-Bit-Hardware-PWM zur Steuerung der Motorgeschwindigkeit ausgeben
- Onboard TB6612FNG Dual-H-Brücken-Motortreiber-Chip, hohe Effizienz, nicht leicht zu erwärmen
- Logische Spannung: 3,3 V
