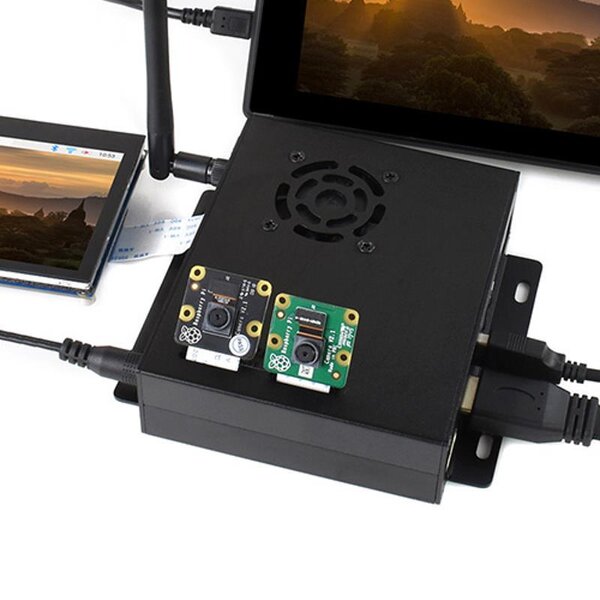

Raspberry Pi Compute Module 4 - Dual Gigabit Ethernet Base Board - ohne CM Modul

Raspberry Pi Compute Module 4 - Dual Gigabit Ethernet Base Board - ohne CM Modul - Ansicht 2

Raspberry Pi Compute Module 4 - Dual Gigabit Ethernet Base Board - ohne CM Modul - Ansicht 3

Raspberry Pi Compute Module 4 - Dual Gigabit Ethernet Base Board - ohne CM Modul

Das "CM4-Dual-ETH Base" Entwicklungsboard von Waveshare basiert auf dem Raspberry Pi Compute Module 4 und verfügt über zwei Ethernet-Ports, die eine zuverlässige Netzwerkverbindung für IoT-Geräte und Netzwerk-Applikationen gewährleisten. Zusätzlich zu den Ethernet-Ports bietet das CM4-Dual-ETH Base Board eine Vielzahl von Schnittstellen, darunter USB 2.0, USB 3.0, HDMI, MIPI DSI und CSI, GPIO-Pins und mehr. Es ist mit einem Gigabit-Ethernet-Port und einem 10/100-Mbps-Ethernet-Port ausgestattet, die jeweils über eine separate PHY verfügen. Kompatibel mit verschiedenen Betriebssystemen wie Linux und Android, ist das Board eine ideale Plattform für Entwickler und Ingenieure, um ihre Anwendungen zu entwickeln und zu testen, die eine stabile Netzwerkverbindung erfordern.

SKU: WS20225-NA HAN: 20225 Kategorie: Raspberry Pi Hersteller: Waveshare

Raspberry Pi CM4: kein Board

2GB RAM - 16GB Flash+ 65,00 €

62,00 € 72,00 €

inkl. 20% USt. , zzgl.

Alter Preis: 72,00 €

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Zusätzlich zu den Ethernet-Ports bietet das CM4-Dual-ETH Base Board eine Vielzahl von Schnittstellen, darunter USB 2.0, USB 3.0, HDMI, MIPI DSI und CSI, GPIO-Pins und mehr. Es ist mit einem Gigabit-Ethernet-Port und einem 10/100-Mbps-Ethernet-Port ausgestattet, die jeweils über eine separate PHY verfügen. Kompatibel mit verschiedenen Betriebssystemen wie Linux und Android, ist das Board eine ideale Plattform für Entwickler und Ingenieure, um ihre Anwendungen zu entwickeln und zu testen, die eine stabile Netzwerkverbindung erfordern.

Eigenschaften

CM4-Sockel für alle Varianten des Compute Module 4
40-Pin GPIO-Header zur Implementierung mehrerer HAT's
Zwei RJ45 Gigabit Ethernet- Anschlüsse (10/100/1000M kompatibel):
- ETHERNET 0: CM4's Original-ETH
- ETHERNET 1: USB-erweiterte ETH
3x USB 3.2 Gen 1-Anschlüsse
2x HDMI-Anschlüsse
CAM-Anschlüsse: 2x MIPI CSI Kamera-Anschlüsse
DC-Stromversorgungsanschluss für 7 ~ 36V DC Spannungseingang
Zwei LED-Anzeigen:
- ROT: Raspberry Pi Stromanzeige
- Grün: Betriebsanzeige des Raspberry Pi
TF-Kartensteckplatz: Anschluss einer TF-Karte mit vorgebranntem Bild (NUR Lite-Variante)
Lüfter-Anschluss zur Integration einer Lüfterlösung (einstellbar)
DISP0: MIPI-DSI-Anzeigeanschluss
USB-SLAVE-Anschluss (zum Brennen des Systemabbilds auf CM4 eMMC-Varianten)
RTC-Batteriehalter (für CR1220-Knopfzelle)
Konfiguration der RTC-Unterbrechung:
- PI-RUN: Neustart des CM4 bei Unterbrechung der RTC
- GN-EN: CM4 Abschaltung bei RTC-Unterbrechung
- D4: D4-Pin wird bei RTC-Unterbrechung ausgelöst
IO-VREF Auswahl für CM4 IO Logikpegelanpassung (1,8V/3,3V)
Auswahl der Lüfterstromversorgung (5V/12V)
Konfiguration der Systemfunktionen
- BT_DIS: Bluetooth deaktiviert, NUR für CM4 mit Antennenvariante
- WiFi_DIS: WiFi deaktiviert, NUR für CM4 mit Antennenvariante
- WP_DIS: Bootmodusschalter, NUR zu verwenden, wenn NICHT von eMMC oder TF-Karte gebootet wird!
RTC/FAN I2C-Bus-Auswahl:
- SDA0/SCL0: Gemeinsame Nutzung von I2C-10 mit CSI/DSI
- GPIO3/2: I2C-1 wird mit der 40-poligen Stiftleiste geteilt
RTL8153
- USB-Gigabit-Ethernet-Chip
EMC2301
- Controller für Lüfterdrehzahlregelung + Messung
VL805 Chip
- USB 3.0 HUB

Technische Daten

CM4 SOCKET	Kompatibel für alle Varianten des Compute Module 4
ETHERNET	1 × Dual Gigabit Ethernet RJ45
USB	3 × USB 3.2 Gen1
PIN HEADER	1 × 40-Pin GPIO Header
DSI DISPLAY	1 × MIPI DSI-Display-Anschluss, 15-poliger 1,0-mm-FPC-Anschluss
CSI CAMERA	2 × MIPI CSI-2 Kameraanschluss, 15pin 1.0mm FPC Anschluss
HDMI	2 × HDMI, unterstützt 4K 30fps Ausgabe
RTC	Echtzeituhr mit Batteriesockel für Wake-Up Funktiond des Compute Module 4
TF-Kartenslot	TF-Kartensockel für Compute Module 4 Lite (ohne eMMC) Varianten
Lüfter	5V/12V betreibbar
Betriebsspannung	7V - 36V betriebsfähig
Abmessungen	109,0 × 91,5mm
