Beschreibung

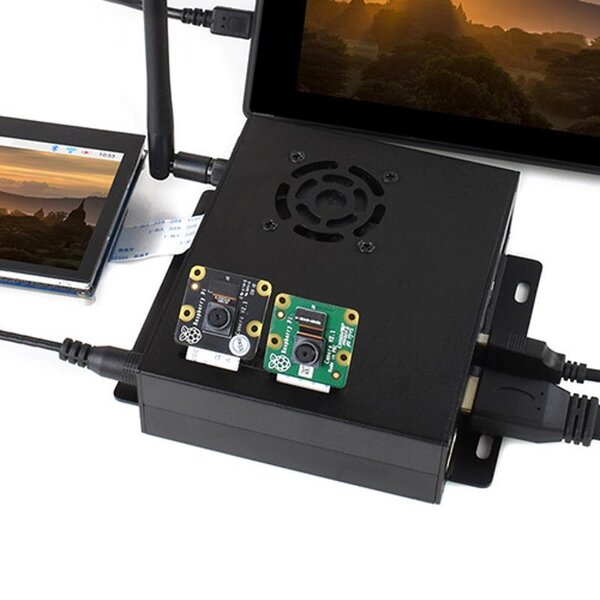

Das "CM4-Dual-ETH Base" Entwicklungsboard von Waveshare basiert auf dem Raspberry Pi Compute Module 4 und verfügt über zwei Ethernet-Ports, die eine zuverlässige Netzwerkverbindung für IoT-Geräte und Netzwerk-Applikationen gewährleisten.
Zusätzlich zu den Ethernet-Ports bietet das CM4-Dual-ETH Base Board eine Vielzahl von Schnittstellen, darunter USB 2.0, USB 3.0, HDMI, MIPI DSI und CSI, GPIO-Pins und mehr. Es ist mit einem Gigabit-Ethernet-Port und einem 10/100-Mbps-Ethernet-Port ausgestattet, die jeweils über eine separate PHY verfügen. Kompatibel mit verschiedenen Betriebssystemen wie Linux und Android, ist das Board eine ideale Plattform für Entwickler und Ingenieure, um ihre Anwendungen zu entwickeln und zu testen, die eine stabile Netzwerkverbindung erfordern.
Eigenschaften
- CM4-Sockel für alle Varianten des Compute Module 4
- 40-Pin GPIO-Header zur Implementierung mehrerer HAT's
- Zwei RJ45 Gigabit Ethernet- Anschlüsse (10/100/1000M kompatibel):
- ETHERNET 0: CM4's Original-ETH
- ETHERNET 1: USB-erweiterte ETH
- 3x USB 3.2 Gen 1-Anschlüsse
- 2x HDMI-Anschlüsse
- CAM-Anschlüsse: 2x MIPI CSI Kamera-Anschlüsse
- DC-Stromversorgungsanschluss für 7 ~ 36V DC Spannungseingang
- Zwei LED-Anzeigen:
- ROT: Raspberry Pi Stromanzeige
- Grün: Betriebsanzeige des Raspberry Pi
- TF-Kartensteckplatz: Anschluss einer TF-Karte mit vorgebranntem Bild (NUR Lite-Variante)
- Lüfter-Anschluss zur Integration einer Lüfterlösung (einstellbar)
- DISP0: MIPI-DSI-Anzeigeanschluss
- USB-SLAVE-Anschluss (zum Brennen des Systemabbilds auf CM4 eMMC-Varianten)
- RTC-Batteriehalter (für CR1220-Knopfzelle)
- Konfiguration der RTC-Unterbrechung:
- PI-RUN: Neustart des CM4 bei Unterbrechung der RTC
- GN-EN: CM4 Abschaltung bei RTC-Unterbrechung
- D4: D4-Pin wird bei RTC-Unterbrechung ausgelöst
- IO-VREF Auswahl für CM4 IO Logikpegelanpassung (1,8V/3,3V)
- Auswahl der Lüfterstromversorgung (5V/12V)
- Konfiguration der Systemfunktionen
- BT_DIS: Bluetooth deaktiviert, NUR für CM4 mit Antennenvariante
- WiFi_DIS: WiFi deaktiviert, NUR für CM4 mit Antennenvariante
- WP_DIS: Bootmodusschalter, NUR zu verwenden, wenn NICHT von eMMC oder TF-Karte gebootet wird!
- RTC/FAN I2C-Bus-Auswahl:
- SDA0/SCL0: Gemeinsame Nutzung von I2C-10 mit CSI/DSI
- GPIO3/2: I2C-1 wird mit der 40-poligen Stiftleiste geteilt
- RTL8153
- USB-Gigabit-Ethernet-Chip
- EMC2301
- Controller für Lüfterdrehzahlregelung + Messung
- VL805 Chip
- USB 3.0 HUB
Technische Daten
| CM4 SOCKET | Kompatibel für alle Varianten des Compute Module 4 |
|---|---|
| ETHERNET | 1 × Dual Gigabit Ethernet RJ45 |
| USB | 3 × USB 3.2 Gen1 |
| PIN HEADER | 1 × 40-Pin GPIO Header |
| DSI DISPLAY | 1 × MIPI DSI-Display-Anschluss, 15-poliger 1,0-mm-FPC-Anschluss |
| CSI CAMERA | 2 × MIPI CSI-2 Kameraanschluss, 15pin 1.0mm FPC Anschluss |
| HDMI | 2 × HDMI, unterstützt 4K 30fps Ausgabe |
| RTC | Echtzeituhr mit Batteriesockel für Wake-Up Funktiond des Compute Module 4 |
| TF-Kartenslot | TF-Kartensockel für Compute Module 4 Lite (ohne eMMC) Varianten |
| Lüfter | 5V/12V betreibbar |
| Betriebsspannung | 7V - 36V betriebsfähig |
| Abmessungen | 109,0 × 91,5mm |
