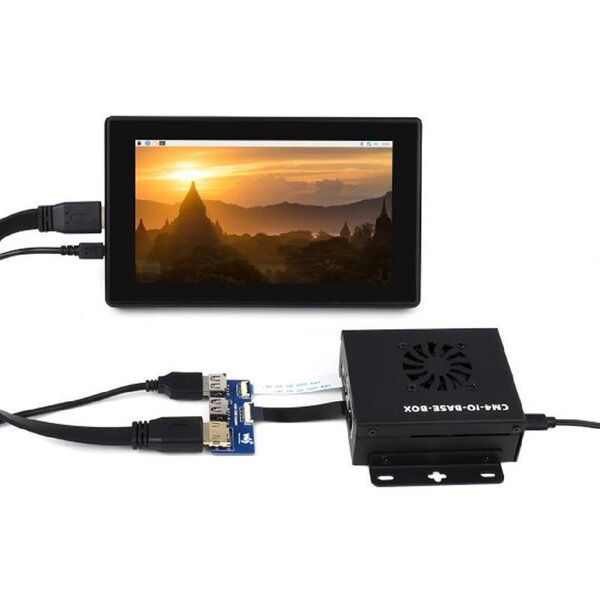

Raspberry Pi CM4 - Mini Base PC Kit

Das "Raspberry Pi CM4 - Mini Base PC Kit" ist eine hochwertige Erweiterungsplatine für den Raspberry Pi Compute Module 4 von Waveshare. Entwickler können damit ihre IoT- und Embedded-Systemprojekte erweitern und neue Funktionen hinzufügen. Die Platine ist robust und platzsparend, und bietet eine breite Palette von Ein- und Ausgängen, einschließlich Ethernet, USB, HDMI, GPIOs und seriellen Anschlüssen. Das Gerät wird über eine 5 VDC-Stromversorgung betrieben und ist mit Linux und Android kompatibel.

Die Plattform ist einfach zu installieren und zu bedienen und wird mit einem USB-zu-HDMI-Adapter geliefert, um eine einfache Verbindung zu einem HDMI-Monitor herzustellen. Die Webseite von Waveshare bietet detaillierte technische Spezifikationen, Abmessungen und Bilder, um den Kunden bei der Auswahl des richtigen Produkts zu helfen. Mit dem "Raspberry Pi CM4 - Mini Base PC Kit" können Entwickler ihre Raspberry Pi Compute Module 4-Projekte auf ein höheres Niveau bringen und die Funktionalität verbessern.

Eigenschaften

• Compute Module 4 SOCKET für alle CM4-Varianten
• Netzwerkanschluss:
  • Gigabit Ethernet RJ45-Anschluss (10M/100M/1000M Netzwerkunterstützung)
• USB-C Port:
  • Für Stromversorgung / Programmierung (5V/2.5A) fürs eMMC-Brennen
• M.2 M-KEY-Slot für Kommunikationsmodule oder NVME Solid State Drives bis zum Typ 2242
• Raspberry Pi 40-Pin GPIO Header Connector an Bord für die einfache Integration von HATs.
• USB-Ports zum Anschluss von USB-Geräten:
  • 2 × USB 2.0 Typ A
  • 2 × USB 2.0 Typ A über FFC-Anschluss (am USB/HDMI-Adapter).
• MIPI-DSI-Display-Anschluss (über 15-poligen 1,0-mm-FPC-Anschluss)
• 2 × HDMI-Anschlüsse (einschließlich eines Anschlusses über FFC-Anschluss), unterstützt 4K 30fps-Ausgabe
  • HDMI0: Output: 4K@30fps
  • HDMI1 - FFC-Anschluss zum Anschluss an USB/HDMI-Adapter (Ausgang:4K@30fps)
• LED-Anzeige:
  • M.2: Status-Schnittstelle
  • ACT: Raspberry Pi Status Schnittstelle
  • PWR: Raspberry Pi Stromversorgung
• BOOT-Schalter:
  • ON: CM4 würde von der USB-C Schnittstelle gebootet werden
  • OFF: CM4 würde von eMMC oder TF-Karte gebootet werden
• RTC-Einheit: Einheit mit CR1220-Sockel-Unterstützung für CM4 Standby-Modus
• RTC-Interrupt-Schalter:
  • PI-RUN: CM4 wird bei RTC-Unterbrechung neu gestartet
  • GN-EN: Herunterfahren des CM4 bei RTC-Unterbrechung
  • D4: D4-Pin wird bei RTC-Unterbrechung ausgelöst
• Speichermöglichkeit mit TF-Kartensockel für CM4 4 Lite (ohne eMMC) Varianten
• Lüfteranschluss (5V-Eingang)
  • Für Geschwindigkeitseinstellung und -messung

Lieferumfang:

1. 1 × CM4-IO-BASE-B
2. 1 × Metallgehäuse (oben und unten)
3. 1 × USB-A zu USB-C Kabel 1m
4. 1 × USB-HDMI-Adapter
5. 1 × FFC-Kabel 6PIN 1.0 Pitch 60mm
6. 1 × FFC-Kabel 20PIN, Abstand 0,5, 60 mm
7. 1 × Lüfter-4010-PWM-5V
8. 1 × 5V 3A USB-C-Netzteil
9. 1 × Schraubenpack
10. 1 × Schraubenzieher
