Beschreibung

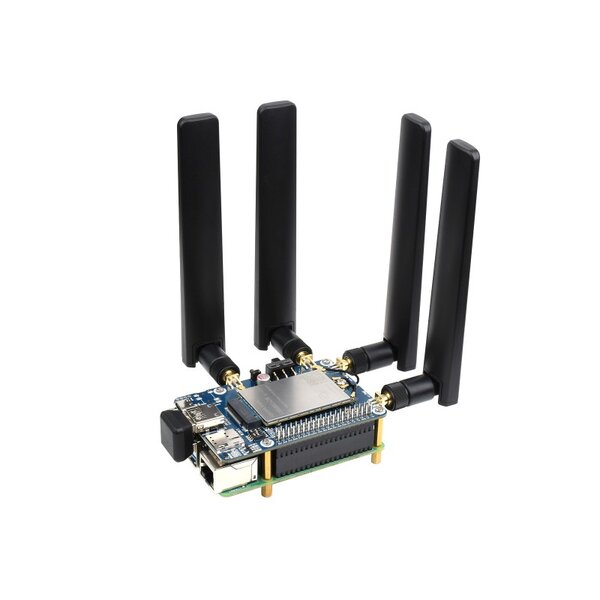

Der vielseitige RM502Q-AE 5G HAT bietet eine umfassende Integration von Netzwerkprotokollen mit mehreren Treibern und Softwareunterstützung, was es zu einer idealen Wahl für eine breite Palette von Betriebssystemen macht, darunter Windows, Linux und Android. Mit einem USB 3.1-Port (abwärtskompatibel mit USB 2.0) ermöglicht es die schnelle 5G-Kommunikation, und es kann nahtlos mit PCs, Raspberry Pi oder Jetson Nano Host-Boards verbunden werden.
Außerdem verfügt es über einen standardmäßigen M.2 B KEY-Steckplatz, der die Verwendung verschiedener 5G-Module der Serien RM500U-CN, RM500Q-GL, RM500Q-AE und RM502Q-AE ermöglicht. Für die problemlose Verwendung mit Hosts wie Raspberry Pi oder Arduino sind Onboard UART, PWR und RST-Steuerstifte mit integriertem Spannungspegelübersetzer vorhanden, die über einen DIP-Schalter aktiviert werden können.
Zusätzlich bietet der RM502Q-AE 5G HAT einen Onboard USB-C Anschluss, der über einen Schalter aktiviert wird, um eine eigenständige Stromversorgung für das Modul zu ermöglichen. Dies eröffnet die Möglichkeit, höhere Lasten zu bewältigen und eine stabile und flexible Stromversorgung sicherzustellen. Die praktischen Ein-/Ausschalter für die Stromversorgung, die Reset-Taste und die LED-Anzeige machen es einfach, das Modul ein- und auszuschalten oder den Betriebsstatus zu überwachen.
Das RM502Q-AE 5G HAT bietet auch zwei SIM-Kartensteckplätze mit DualSIM Funktion, die über AT-Befehle umgeschaltet werden können (Bitte beachten Sie, dass einige 4G/5G-Module möglicherweise keine DualSIM Karten unterstützen, abhängig von den tatsächlich unterstützten Modulen). Die Stromversorgungsschaltung des RM502Q-AE 5G HATs ist hoch effizient und kann eine Ausgangsstromstärke von bis zu 3A bereitstellen, was die Leistungsfähigkeit dieses Moduls weiter unterstreicht. Mit all diesen Funktionen ist dieses RM502Q-AE 5G HAT eine vielseitige Lösung für die Integration von 5G-Kommunikation in verschiedene Anwendungen.
RM502Q-AE
- Region: Global
- Frequenzband:
- 5G NR NSA: n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48*, n66, n71, n77, n78, n79
- 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48*, n66, n71, n77, n78, n79
- LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12(B17), B13, B14, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
- LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B48
- LAA: B46
- UMTS: B1, B2, B3, B4, B5, B6, B8, B19
- GNSS: GPS / GLONASS / BeiDou (Compass) / Galileo
- Datenrate:
- 5G SA Sub-6: downlink 4.2 Gbps; uplink 450 Mbps
- 5G NSA Sub-6: downlink 5 Gbps; uplink 650 Mbps
- LTE: downlink 2 Gbps; uplink 200 Mbps
- UMTS: downlink 42 Mbps; uplink 5.76 Mbps
RM502Q-AE HAT Funktionen im Überblick:
- Integriert umfangreiche Netzwerkprotokolle mit mehreren Treibern und Softwareunterstützung, kompatibel mit verschiedenen Betriebssystemen, einschließlich Windows, Linux und Android.
- USB 3.1-Port (abwärtskompatibel mit USB 2.0) zur Verbindung mit einem PC, einem Raspberry Pi oder einem Jetson Nano Host-Board, um eine schnelle 5G-Kommunikation zu ermöglichen.
- Standard M.2 B KEY-Steckplatz, kompatibel mit verschiedenen 5G-Modulen der Serien RM500U-CN, RM500Q-GL, RM500Q-AE und RM502Q-AE.
- Onboard UART, PWR und RST-Steuerstifte mit integriertem Spannungspegelübersetzer, aktiviert über einen DIP-Schalter, für die Verwendung mit Hosts wie Raspberry Pi oder Arduino.
- Onboard USB-C-Anschluss, aktiviert über einen Schalter, zur Verbindung einer eigenständigen Stromversorgung für das Modul, ermöglicht höhere Lasten und eine stabile, flexible Stromversorgung.
- Onboard-Stromversorgungsein-/ausschalter, Reset-Taste und LED-Anzeige, einfach zum Ein- und Ausschalten des Moduls oder zur Überwachung des Betriebsstatus.
- 2 SIM-Kartensteckplätze, Dual-SIM-Einzelstandby, umschaltbar über AT-Befehle (Einige 4G/5G-Module unterstützen möglicherweise keine Dual-SIM-Karten, abhängig von den tatsächlich unterstützten Modulen).
- Hoch effiziente Stromversorgungsschaltung, mit einer Ausgangsstromstärke von bis zu 3A.
