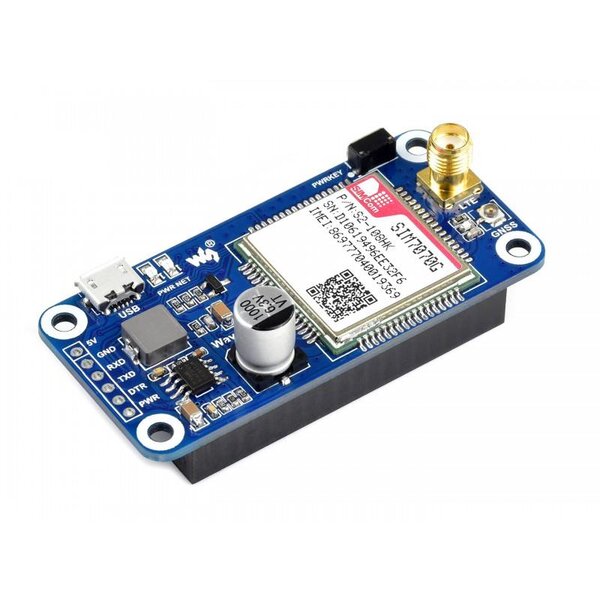

Das SIM7070G NB-IoT ist ein Telekommunikations-HAT für Raspberry Pi, der globale Bänder von NB-IoT, Cat-M und GPRS sowie die GNSS-Positionierungsfunktion unterstützt. Aufgrund seiner Vorteile wie geringe Größe, geringe Verzögerung und große Reichweite ist es die ideale Wahl für IoT-Anwendungen für Fernüberwachungen. Es verfügt auch einen eingebauten GPS Empfänger/Sender um den aktuellen Position zu übermitteln.
Im Vergleich zu SIM7080G unterstützt dieses Modul auch GPRS (2G). Im Vergleich zu SIM7000C / E ist es aufgrund der globalen Bandunterstützung allgemeiner.
Eigenschaften
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Karten der Raspberry Pi-Serie
- Unterstützt Kommunikationsprotokolle wie TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT
- Unterstützt die GNSS-Positionierung (GPS, BeiDou, GLONASS, Galileo)
- Integrierte USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten usw.
- Breakout-UART-Steuerpins zur Verbindung mit Host-Boards wie Arduino / STM32
- SIM-Kartensteckplatz, unterstützt NUR 1,8 V SIM-Karte (3 V SIM-Karte ist nicht verfügbar)
- 2x LED-Anzeigen, einfache Überwachung des Arbeitsstatus
- Baudrate: 300 ~ 3686400 bps
- Allgemeine automatische Aushandlung der Baudrate: 9600/19200/38400/57600/115200 bps
- Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Arduino / STM32)
Spezifikationen
| NB-IOT/CAT-M/2G | |
|---|---|
| Band | NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 |
| Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 | |
| GSM/GPRS/EDGE: 850/900/1800/1900MHz | |
| Datenrate | NB-IoT: 136Kbps(DL)/150Kbps(UL) |
| Cat-M: 589Kbps(DL)/1119Kbps(UL) | |
| GPRS: 85.6Kbps(DL)/85.6Kbps(UL) | |
| EDGE: 236.8Kbps(DL)/236.8Kbps(UL) | |
| SIM Karten | NB-IoT/Cat-M/2G card (1.8V SIM card ONLY) |
| Applicable region | global |
| GNSS | |
| Empfänger | 16-Kanal |
| C/A Code | |
| Band | GPS L1: 1575.42 ± 1.023MHz |
| GLONASS L1: 1598.0625 ~ 1605.375MHz | |
| BDS B1: 1559.052 ~ 1591.788MHz | |
| Galileo L1: 1575.42 ± 1.023MHz | |
| Daten Format | NMEA-0183 |
| Antenne | Active Antenne |
| Sonstiges | |
| Eingangsspannung | 5V |
| Betriebsspannung | 5V / 3.3V (konfiguriert mit 0O Widerstand) |
| Verbrauch | etwa 41mA (leerlauf) |
| Betriebstemperatur | -40°C ~ 85°C |
| Lagertemperatur | -45°C ~ 90°C |
| Dimensionen | 30.50mm × 65.00mm |
