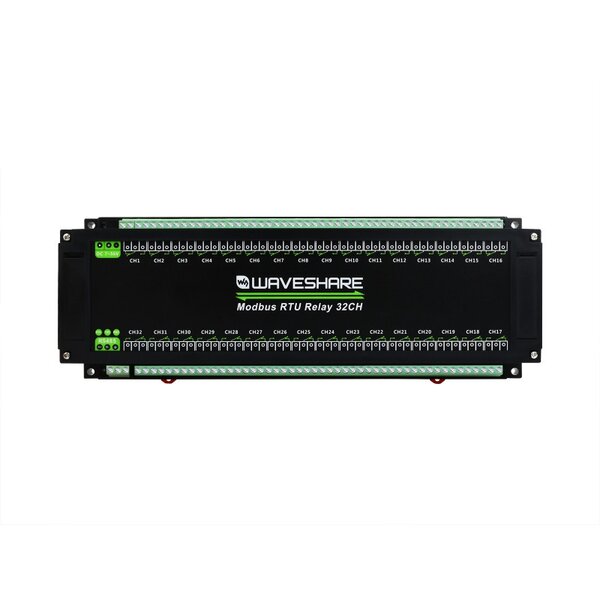

Dieses Produkt ist ein industrielles 32 Kanal Relaismodul, das über den RS485-Bus gesteuert wird und das Modbus-RTU-Protokoll verwendet. Es verfügt über integrierte Schutzschaltungen wie Isolierung der Stromversorgung, magnetische Isolierung, rücksetzbare Sicherung und TVS-Diode, usw. Es wird auch mit einem ABS-Gehäuse geliefert.
Das Modbus RTU 32-Kanal-Relais ist sehr einfach zu bedienen. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für industrielle Steuerungsanlagen und/oder Anwendungen mit hohen Kommunikationsanforderungen.
- Konfigurierbare Geräteadresse (1~255), mehrere Geräte können auf dem RS485-Bus kaskadiert werden
- Flash-on, Flash-off Funktion, es ist möglich, das Relais für eine Weile einzuschalten und dann automatisch über den Befehl zu schließen
- Onboard-Spannungsregler-Chip, unterstützt 7~36V breite Spannungsversorgung
- Integrierte Isolierung der Stromversorgung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für die isolierte Klemme
- Onboard magnetische Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Anti-Interferenz, niedriger Stromverbrauch
- Integrierte rücksetzbare Sicherung und TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, bietet Überstrom-/Überspannungsschutz, Blitzschutz und antielektrostatischen Schutz
- Integrierte Optokoppler-Isolierung, die verhindert, dass das Relais durch Hochspannungsschaltungen gestört wird
- Eingebauter Relaistreiber-Chip mit eingebautem Freilaufdiodenschutz, die Ansteuerungsfähigkeit ist stärker und stabiler
- Verpolungssicherer Schaltkreis, verhindert, dass der Schaltkreis versehentlich durch eine falsche Verbindung beschädigt wird
- Hochwertiges Relais, Kontaktbelastbarkeit: ≤10A 250VAC/30VDC
- Schienenmontiertes ABS-Gehäuse, einfach zu installieren, sicher in der Anwendung
- 3 LEDs zur Anzeige des MCU-Status und des Signalübertragungsstatus
Specifications
- Betriebsspannung: 7-36 Volt
- Kommunikationsschnittstelle: RS485
- Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Standardkommunikationsformat: 9600, N, 8, 1
- Relay Kanäle: 32
- Kontaktform: 1NO, 1NC
- Kommunikationsprotokoll: Standard Modbus RTU Protocol
- RS485 Address: 1-255
- LED indikatoren:
- STA: MCU-Anzeige, blinkt ständig, wenn die MCU normal arbeitet
- TXD: TX-Anzeige, leuchtet beim Senden von Daten
- RXD: RX-Anzeige, leuchtet beim Empfang von Daten
