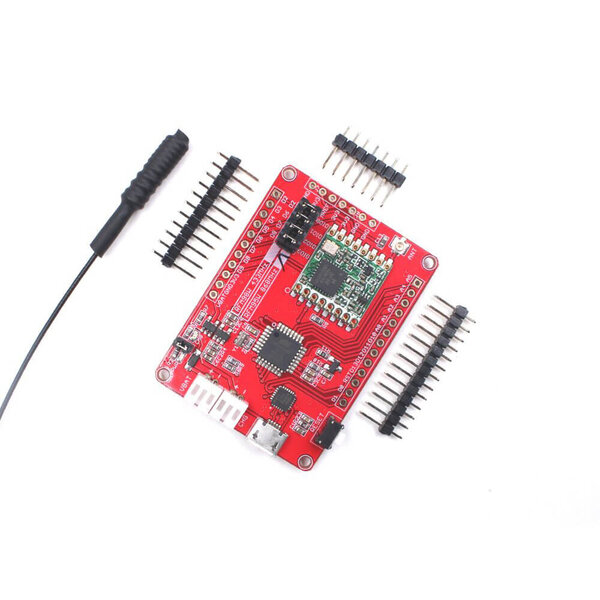

Das Maduino Lora Radio kombiniert den ATmega328 Mikrocontroller mit einem 433MHz LoRa Modul. Es ist für ultra langstrecken Spread Spectrum Kommunikation mit hoher Störfestigkeit und minimalem Stromverbrauch konzipiert. Die Platine verwendet den Arduino Pro Mini 3.3V 8MHz Bootloader und einen CP2104 USB zu Seriell Wandler zum Hochladen von Code über die Arduino IDE.
Funktionen
- Stromversorgung: 3.4 4.2V (BAT)
-
Mikrocontroller: ATmega328
- 8MHz Taktfrequenz
- 32KB Flash Speicher
- 2KB SRAM
-
Kommunikationsschnittstellen:
- I2C
- SPI
- UART
- 20 GPIO Pins
- Arduino Kompatibilität: Unterstützt Arduino IDE zur Programmierung.
- Betriebstemperatur: 40℃ bis 85℃
-
LoRa Modul:
- Programmierbare Datenrate bis zu 300 kbps
- 127 dB Dynamikbereich RSSI
- Betrieb im lizenzfreien ISM Band (433MHz)
- Software selektierbare Ausgangsleistung (+5 bis +20 dBm, bis zu 100 mW)
-
Stromverbrauch:
- ~100mA Spitze während +20dBm Übertragung
- ~30mA während aktiven Radioempfangs
- Reichweite: Ungefähr 2 km (abhängig von Hindernissen, Frequenz, Antenne und Ausgangsleistung)
Lieferumfang
- 1 x Maduino Lora Radio 433M
Dokumentation und Ressourcen
- Schematischer Plan: Detailliertes Schaltbild der Platine
- Datenblatt: Technische Spezifikationen und Funktionen der verwendeten Komponenten
- Demo Code: Beispielcode für 433MHz Modul
- Wiki: Zusätzliche Ressourcen und Anleitungen zur Verwendung des Maduino Lora Radio
Diese Hauptplatine ist ideal für Anwendungen, die eine zuverlässige Langstreckenkommunikation mit geringem Stromverbrauch erfordern, wie z.B. Fernsensor Netzwerke, IoT Geräte und Telemetriesysteme. Die Kompatibilität mit Arduino macht sie für Hobbyisten und Entwickler, die mit dem Arduino Ökosystem vertraut sind, zugänglich.
