Beschreibung

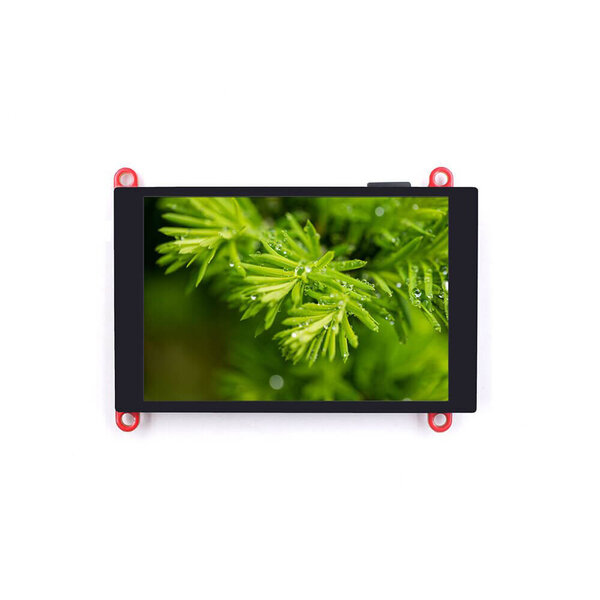

Das Makerfabs ESP32 C3 TFT Touch ist mit dem ESP32 C3 ausgestattet, einem Single Core Wi Fi und Bluetooth 5 (LE) Mikrocontroller SoC, der um einen 32 Bit RISC V Chip Prozessor mit einer Vier Stufen Pipeline gebaut ist, die mit bis zu 160 MHz arbeitet und über 4 MB Flash und 400 KB SRAM verfügt. Für einen Vergleich der ESP Chip Familien siehe hier.
Als Mitglied der Makerfabs ESP Display Familie verfügt dieses ESP32 C3 SPI 3,5 Zoll Touch über eine Auflösung von 320x480 mit einem ILI9488 Treiber. Wie andere Makerfabs ESP32 Displays verfügt es über zwei USB Anschlüsse (einen für einen USB zu UART Konverter und einen nativen USB), einen eingebauten SD Kartensteckplatz und einen Mabee Anschluss (I2C), der Seeedstudio Grove kompatibel ist. Dies macht es geeignet für Anwendungen, die eine Sensorverbindung erfordern.
Im Vergleich zu anderen Makerfabs ESP32 Displays ist dieses TFT Touch ideal für Entwickler, die sich für die ESP32 C3 RISC V Architektur anstelle von Tensilica interessieren und Bluetooth LE (nicht klassisches Bluetooth) benötigen. Makerfabs bietet offenen Zugang zu allen Hardware Design Dateien für Benutzeränderungen und grundlegende Demo Nutzung.
Anwendungsfälle:
Dieses Modul eignet sich perfekt für verschiedene Anwendungen wie:
- IoT Projekte: Nutzen Sie die Wi Fi und Bluetooth 5 Funktionen für Smart Home Geräte, Fernüberwachungssysteme und Datenprotokollierung.
- Interaktive Displays: Erstellen Sie interaktive Kioske, Dashboards und Steuerungspanele mit dem 3,5 Zoll Kapazitiv Touchscreen.
- Prototyping und Entwicklung: Verwenden Sie das Open Source Hardware Design für schnelles Prototyping von benutzerdefinierten Anwendungen und nutzen Sie die Arduino Unterstützung für einfache Programmierung und Integration.
- Bildungszwecke: Ideal zum Lernen und Lehren eingebetteter Systeme, RISC V Architektur und IoT Entwicklung.
Funktionen:
- Controller: ESP32 C3 MINI 1 N4, 4MB Flash, RISCV 32bit, 160MHz, 400KB SRAM, Bluetooth 5
- Drahtlos: WiFi & Bluetooth 5.0
- LCD: 3,5 Zoll TFT LCD
- Auflösung: 480x320
- Farbe: RGB
- LCD Schnittstelle: SPI
- LCD Treiber: ILI9488
- Touch Panel: Kapazitiv
- Touch Panel Treiber: FT6236
- USB: Dual USB Typ C (einer für USB zu UART und einer für nativen USB)
- USB2UART Chip: CP2104
- Stromversorgung: USB Typ C 5.0V (4.0V~5.25V)
- Tasten: Flash Taste und Reset Taste
- Mabee Schnittstelle: 1*I2C
- Backlight Controller: Ja
- MicroSD: Ja
- Arduino Unterstützung: Ja
- Typ C Power Delivery: Nicht unterstützt
- Betriebstemperatur: 40℃ bis +85℃
- Abmessungen: 66mm x 84.3mm x 12mm
- Gewicht: 52g
