Beschreibung

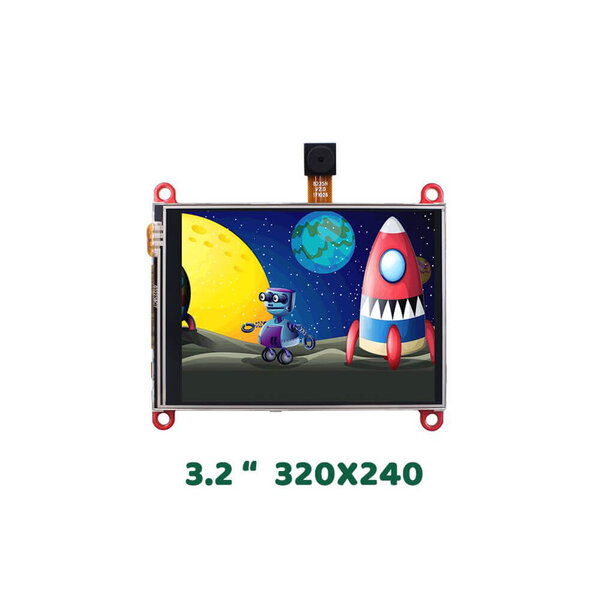

Dieses Modul ist die 3,2” Version des ESP32-Touchscreen-Displays, basierend auf dem ESP32-WROVER, mit einer integrierten 2M Pixel OV2640 Kamera. Das LCD-Display hat eine Auflösung von 320x240 Pixeln und verwendet den Treiber ILI9341. Die Kommunikation mit dem ESP32 erfolgt über SPI, wobei der Haupttakt des SPI bis zu 60-80 MHz erreichen kann, um eine flüssige Videowiedergabe zu gewährleisten. Die OV2640 Kamera bietet eine Auflösung von 2 Megapixeln, was Anwendungen wie Fernfotografie und Gesichtserkennung ermöglicht.
Wenn die Kamera nicht verwendet wird, stehen alle Pins über Breakout-Steckverbinder frei zur Verfügung, um das ESP32-Display mit Sensoren und Aktuatoren zu verbinden, was für IoT-Anwendungen geeignet ist. Das 3,2-Zoll ESP32-Display ist vollständig kompatibel mit den Arduino ILI9341-Bibliotheken von Adafruit, was die Verwendung mit Arduino vereinfacht.
Gute Nachrichten vom 29. Dezember 2020:
Kostenlose 16G SanDisk SD-Karte für ESP32 3,5"/3,2" TFT-Touch, um das Display und die Kamera durch einfaches Einschalten zu testen.
Demos für ESP32 TFT-Touchscreen
- Elektronische Tastatur
- GIF-Anzeige
- Digitales Fotoalbum
Technische Daten:
- 3,2-Zoll Display, 320x240 Auflösung
- Resistiver Touchscreen
- ESP32-WROVER Controller
- 2M Pixel OV2640 Kamera
- WIFI/ BLE Verbindung
- Integrierter USB2UART-Konverter für ESP32-Programmierung
- Integrierter SD-Kartensteckplatz
- USB Typ-C Anschluss
Anwendungsbeispiele:
Das ESP32 3,2" Touchscreen-Display mit OV2640 Kamera eignet sich ideal für verschiedene Anwendungen, darunter:
- Fernfotografie: Aufnahme und Übertragung von Bildern drahtlos mit der eingebauten OV2640 Kamera.
- Gesichtserkennung: Implementierung von Gesichtserkennungssystemen für Zugangskontrolle oder Sicherheitsanwendungen.
- IoT-Projekte: Integration mit Sensoren und Aktuatoren für IoT-Anwendungen wie Umweltüberwachung oder Smart Home Systeme.
- Interaktive Displays: Erstellung interaktiver Benutzeroberflächen wie elektronische Tastaturen oder digitale Fotoalben mit Touch-Funktionalität.
- Bildungsprojekte: Verwendung für Lern- und Prototyping-Projekte in Klassenzimmern oder Labors aufgrund der Kompatibilität mit Arduino und umfangreicher Dokumentation.
