Li-Ion Managementsystem BMS für 2 2S Li-Ion 18650 Zellen 10A mit Schaltkreisschutzmodul PCM

Li-Ion Managementsystem BMS für 2 2S Li-Ion 18650 Zellen 10A mit Schaltkreisschutzmodul PCM

Name: Li-Ion Managementsystem BMS f&uuml;r 2 2S Li-Ion 18650 Zellen 10A mit Schaltkreisschutzmodul PCM
Brand: TIPA
SKU: SER584
Price: 5.00 EUR
Availability: InStock

Schutzschaltung und Balancer für 2系列 Li-Ion 18650-Zellen, max. 10A, mit Überladen-/Tiefentlade-/Überstrom-/Kurzschlussschutz und passivem Balancing.

SKU: SER584 GTIN: 8596425202478 HAN: 09830363 Kategorie: Sensoren & Module Hersteller: TIPA

5,00 €

inkl. 20% USt. , zzgl.

3 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Li-Ion Managementsystem BMS für 2 2S Li-Ion 18650 Zellen 10A mit Schaltkreisschutzmodul PCM

Diese Schutzplatine kombiniert Batterieschutz und passiven Balancer für 2 serielle Li-Ion 18650-Zellen (7,4V Pack). Der maximale durchgehende Strom liegt bei 10A, das Modul schützt vor Überladung, Tiefentladung, Überstrom und Kurzschluss. Mit integriertem Balancing werden die Zellen beim Laden angeglichen, was die Lebensdauer des Packs erhöht.

Das Board ist kompakt, direkt auf die negative Elektrode der ersten Zelle und den Zwischenpunkt der beiden Zellen zu löten. Es ist für DIY-Akkus, mobile Projekte und kleine Stromversorgungen mit 2×18650 gedacht, wo Sicherheit und Zellangleichung wichtig sind.

Hardware & Schutzfunktionen

Im Kern ist eine hochpräzise Spannungsüberwachung integriert, die jede Zelle separat behandelt. Die Überladungsschutzspannung liegt bei 4,25V±0,025V per Zelle, die Tiefentladungsschutzspannung bei 2,5V±0,08V.

Überladungsschutz 4,25V±0,025V/Zelle: verhindert, dass eine Zelle über 4,2V geladen wird.
Tiefentladeschutz 2,5V±0,08V/Zelle: schaltet bei tiefer Spannung ab, um Zellschaden zu vermeiden.
Drei-Stufen-Überstromerkennung: Over-current 1, Over-current 2 und Kurzschlusserkennung mit MOS-Transistor.
Kurzschlussschutz mit schneller Reaktionszeit, MOS schaltet den Strom bei Kurzschluss ab.
Passiver Balancer gleicht Zellspannungen beim Laden an, typischerweise 20–80mA Balancing-Strom.

Workbench & Anschlüsse

Die Platine ist für 2S 7,4V Li-Ion Packs mit 18650, 21700, 26650 usw. ausgelegt. Die Anschlüsse sind: P+ (Pack-Plus), P− (Pack-Minus), interdit (Zellenmitte), wobei die Mitte zwischen den beiden Zellen gelötet wird.

Der maximale durchgehende Entladestrom ist 20A laut ähnlichen 2S-Modulen, hier im Produktnamen aber 10A angegeben, also für sichere 10A ausgelegt. Der Ladestrom ist typisch 10A konstant. Die Abmessungen sind kompakt, um im Akku Platz zu finden.

Das Pin-Raster ist nicht für Breadboards, sondern für direkte Verdrahtung im Akku. Die Schutzschaltung liegt am negativen Pol der ersten Zelle und dem Zwischenpunkt, das ist für die Lötung kritisch.

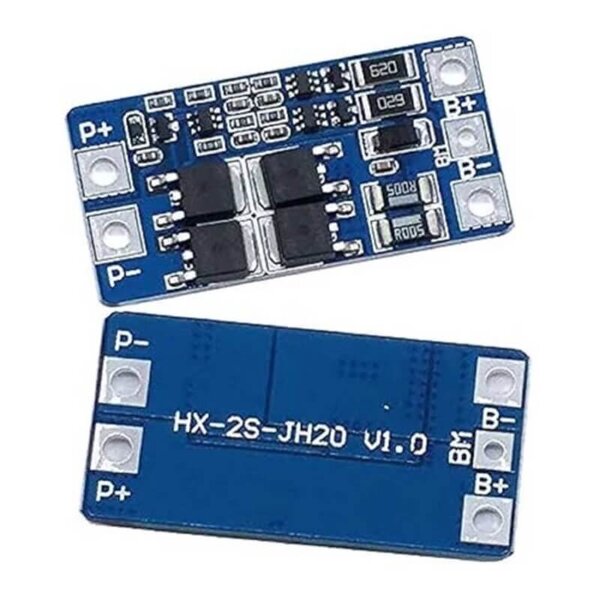

[1]

Praxistipps & Stolperfallen

Der Balancer ist passiv: er gleicht höhere Spannungen herunter, bis alle Zellen den gleichen Pegel erreichen, aber nicht aktiv von unten nach. Das bedeutet, dass stark ungleiche Zellen vor dem ersten Laden noch manuell angeglichen werden sollten.

Bei hohen Strömen (nahe 10A) entsteht Wärme in den MOS-Transistoren, besonders wenn der Akku in einem dichten Gehäuse sitzt. Für dauerhafte 10A Entladung sollte das Board gut zugänglich sein oder eine kleine Kühlfläche haben.

[

Li-Ion Zellen dürfen nur mit Schutzschaltung betrieben werden und nur mit einem zugelassenen Li-Ion Ladegerät geladen werden. Dieses BMS ist kein Ersatz für ein 2S-Ladegerät mit Balancing, sondern schützt den Pack im Betrieb und unterstützt das Laden.
