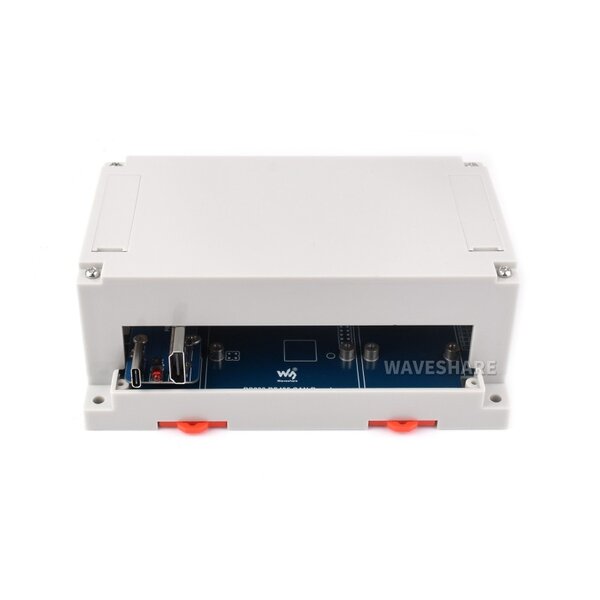

Isolierte RS232 / RS485 / CAN / CAN FD Erweiterungsplatine für Raspberry Pi

Isolierte RS232 / RS485 / CAN / CAN FD Erweiterungsplatine für Raspberry Pi

Name: Isolierte RS232 / RS485 / CAN / CAN FD Erweiterungsplatine f&uuml;r Raspberry Pi
Brand: Waveshare
SKU: WS28164
Price: 55.00 EUR
Availability: InStock

Diese industrietaugliche Erweiterungsplatine wurde speziell für den Raspberry Pi 4B und Raspberry Pi 5 entwickelt und fügt eine Reihe isolierter Kommunikationsschnittstellen hinzu: 2x RS485, 1x RS232, 1x CAN FD und 1x CAN. Mit robustem Schutz und Gehäuse eignet sich dieses Board ideal für sichere und zuverlässige Anwendungen im Industriebereich.

SKU: WS28164 HAN: 28164 Kategorie: Raspberry Pi Hersteller: Waveshare

55,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Eigenschaften

Mehrfachprotokoll-Unterstützung: Bietet 2x RS485, 1x RS232, 1x CAN FD und 1x CAN, alle mit elektrischer Isolierung.
Robuster Schutz: Ausgestattet mit Überspannungs- und ESD-Schutz, selbstregenerierenden Sicherungen und Schutzdioden für stabile und geschützte Funktion.
Industriefestes Gehäuse: Das Gehäuse unterstützt Wand- und Schienenmontage und bietet Platz für weitere HATs und eine PCIe-Adaptererweiterung.
Weite Kompatibilität: Kompatibel mit Raspberry Pi 4B und 5, nutzt den 40-PIN GPIO-Header und unterstützt die Stapelung weiterer HATs ohne Pin-Konflikte.
Flexible Stromversorgung: Bietet einen Type-C 5V Anschluss und eine 7-36V Schraubklemme, geeignet für Standard- und Industriestromversorgung.
Erweiterte Schnittstellenisolation: Integriert digitale Isolationschips für stabile, störungsfreie Kommunikation.
Flexible Interrupt-Konfiguration: Vorbereitete Pads für flexible Interrupt-Umschaltung zur Kompatibilität mit anderen HATs.

Technische Daten

Unterstützte Modelle: Raspberry Pi 4B, Raspberry Pi 5
Kommunikationsschnittstellen: SPI + UART
Isolation Schnittstellen:
- 1x CAN FD (MCP2518FD + MCP2562FD): 5 kbps bis 8 Mbps
- 1x CAN (MCP2515 + SN65HVD230): 5 kbps bis 1 Mbps
- 2x RS485 (SC16IS752 + SP485): 300 bps bis 921600 bps
- 1x RS232 (SP3232EEN)
Erweiterbare Schnittstellen: Unterstützt weitere Peripheriegeräte wie NVME, ETH, USB und 4G/5G über PCIe oder GPIO-Header
Stromversorgungsoptionen:
- 5V über Type-C an Pi5 Connector Adapter (B)
- Externe DC 7-36V über Schraubklemme
Abmessungen: 154,6 x 83,7 x 59 mm
Gehäuse: Umweltfreundlicher Kunststoff, unterstützt Wand- und Schienenmontage
