Beschreibung

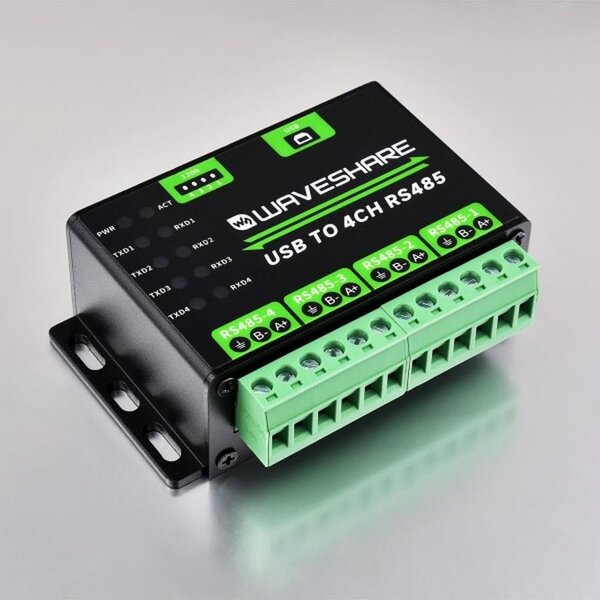

Der "Industrial USB zu RS485 4-Kanal Konverter" von Waveshare ist ein vielseitiges Produkt, das Ihre Konnektivität auf das nächste Level hebt. Es ermöglicht gleichzeitige und unabhängige Kommunikation für jeden Kanal. Zusätzlich bietet es eine stabile Übertragungsrate von 1200 bis 460800 bps über beeindruckende Entfernungen von bis zu 1,2 km. Es verfügt auch über integrierte Schutzfunktionen wie TVS, rücksetzbare Sicherungen und Schutzdioden, die nicht nur für stabile Strom- und Spannungsausgänge sorgen, sondern auch vor Überstrom und Überspannung schützen. Dieser Konverter ist mit verschiedenen Betriebssystemen kompatibel und bietet die ideale Lösung für anspruchsvolle industrielle Anwendungen, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben.
Features auf einen Blick
- Erweiterung von USB auf 4CH RS485, ermöglicht gleichzeitige und unabhängige Kommunikation für jeden Kanal
- Integrierte TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Schaltkreis, blitzsicher & antistatisch
- Integrierte rücksetzbare Sicherungen und Schutzdioden, gewährleistet stabile Strom- und Spannungsausgänge, bietet Schutz vor Überstrom und Überspannung, verbessert zudem die Stoßfestigkeit.
- Integrierte RS485-Ausgangsterminals mit 120R-Widerständen, aktivierbar über DIP-Schalter
- Gehäuse aus Aluminiumlegierung mit matter Oxidationspolitur in CNC-Verarbeitung
Specifications
| PRODUKT TYP | Industrial Grade USB to RS485 converter | |
|---|---|---|
| HOST PORT | USB - B | |
| DEVICE PORT | RS485 | |
| BAUDRATE | 1200bps ~ 460800bps | |
| USB | Operating voltage | 5V |
| Connector | USB-B | |
| Protection | 500mA resettable fuse, ESD protection | |
| Transmission distance | About 5m | |
| RS485 | Connector | Screw terminal |
| Protection | 600W lightningproof and surge-suppress, 15KV ESD protection | |
| Transmission distance | Maximum communication distance is about 1200m (at a low rate, with 120R resistor turned on) | |
| Transmission mode | Point-to-multipoints (up to 32 nodes, it is recommended to use repeaters for 16 nodes or more) | |
| BETRIEBSUMGEBUNG | Temperature | -40 ~ 85℃ |
| Humidity | 5%RH ~ 95%RH | |
| BETRIEBSSYSTEME | Win7/8/8.1/10/11, Mac, Linux, Android | |
Schnittstellenübersicht
| PWR | Stromanzeige, leuchtet auf wenn mit USB verbunden und Spannung gegeben ist |
|---|---|
| ACT | Statusanzeige, leuchtet auf, wenn Treiber vorhanden |
| RXD(1~4) | Blaue RXD Statusleuchte bei Daten, die zum Gerät zurückgesendet werden (für den jeweiligen Kanal 1 - 4) |
| TXD(1~4) | Blaue TXD Statusleuchte, wenn vom USB Port Daten gesendet werden. (für den jeweiligen Kanal 1 - 4) |
Anschlusslayout
| PE | Signal ground |
|---|---|
| A(1~4) | A(1~4) differential signal A+ |
| B(1~4) | B(1~4) differential signal B- |
