Beschreibung
Ein einzigartig quadratisches, hochauflösendes 4,0-Zoll-Hochgeschwindigkeitsdisplay mit optionalem Touchscreen für Raspberry Pi - es ist angesagt, quadratisch zu sein!
HyperPixel 4.0 Square bietet alle großartigen Funktionen unseres Standard-HyperPixel 4.0 - ein gestochen scharfes, brillantes IPS-Display, einen optionalen Touchscreen und eine Hochgeschwindigkeits-DPI-Oberfläche - es ist nur quadratischer!
Diese quadratische Version von HyperPixel 4.0 eignet sich hervorragend für benutzerdefinierte Benutzeroberflächen und Bedienfelder und eignet sich hervorragend für Pico-8-Spiele. Alles ist vorgelötet und einsatzbereit. Stecken Sie es einfach auf Ihren Pi, führen Sie unser Installationsprogramm aus und los geht's!
Beachten Sie, dass die Bilder der Anzeigen auf dieser Seite nicht mit Photoshops versehen wurden. Das ist der Raspbian-Desktop mit unserem HyperPixel Square-Hintergrundbild!
Eigenschaften
- Hochgeschwindigkeits-DPI-Schnittstelle
- 4,0 "IPS-Display (Weitwinkel, 160 °) (72 x 72 mm)
- 720 x 720 Pixel (~ 254 PPI)
- 18-Bit-Farbe (262.144 Farben)
- Bildrate von 60 FPS
- Optionaler kapazitiver Touchscreen
- 40-poliger weiblicher Header zur Erhöhung der Höhe für Pi B +, 2, 3, 3B + und 4
- Abstandshalter enthalten, um sicher an Ihrem Pi zu befestigen
- Kompatibel mit allen 40-poligen Raspberry Pi-Header-Modellen
- Einzeiliger Installer
HyperPixel 4.0 Square verwendet eine Hochgeschwindigkeits-DPI-Schnittstelle, mit der 5x mehr Pixeldaten verschoben werden können als mit der üblichen SPI-Schnittstelle, die diese kleinen Pi-Displays normalerweise verwenden. Es hat eine Bildrate von 60 FPS und eine Auflösung von ungefähr 254 Pixel pro Zoll (720 x 720 Pixel) auf seinem 4,0-Zoll-Display. Das Display kann 18-Bit-Farben (262.144 Farben) anzeigen.
Die Touchscreen-Variante ist eine kapazitive Berührung, die empfindlicher und berührungsempfindlicher ist als ein resistives Berührungsdisplay und Multitouch-fähig ist!
Bitte beachten Sie: Achten Sie bei der Installation von HyperPixel 4.0 Square auf Ihrem Pi darauf, dass Sie nicht auf die Bildschirmoberfläche drücken! Halten Sie das Board an den Kanten und wackeln Sie mit dem erweiterten Header (oder GPIO-Header). Achten Sie auch darauf, beim Entfernen Ihres HyperPixels nicht an den Rändern des Glasdisplays zu ziehen.
Es funktioniert mit jeder 40-Pin-Version des Pi, einschließlich Pi Zero und Pi Zero W. Wenn Sie ihn mit einem größeren Pi verwenden, verwenden Sie den zusätzlichen 40-Pin-Header, um ihn auf die erforderliche Höhe zu bringen . Wenn Sie einen Pi Zero oder Pi Zero W verwenden, legen Sie ihn einfach direkt auf das GPIO.
Mit dem mitgelieferten Abstandshalter-Kit können Sie Ihr HyperPixel 4.0 Square sicher und sicher an Ihrem Pi befestigen. Schrauben Sie sie einfach in die Pfosten an der Unterseite der HyperPixel 4.0 Square-Platine und befestigen Sie sie mit Schrauben durch die Befestigungslöcher an Ihrem Pi.
Software
Wir haben ein einzeiliges Installationsprogramm zusammengestellt, um Ihren Pi für HyperPixel 4.0 Square richtig zu konfigurieren und den Touchscreen zu aktivieren. Beachten Sie, dass Sie ein anderes Display, eine andere Tastatur und eine andere Maus benötigen, um die Software zu installieren. Sie können dies auch über SSH aus der Ferne tun, wenn Sie unserer Anleitung zum kopflosen Einrichten Ihres Pi folgen.
Öffnen Sie ein Terminal und geben Sie curl https://get.pimoroni.com/hyperpixel4 | bash , um das einzeilige Installationsprogramm auszuführen und HyperPixel 4.0 einzurichten.
Das GitHub-Repository finden Sie hier: https://github.com/pimoroni/hyperpixel4
Anmerkungen

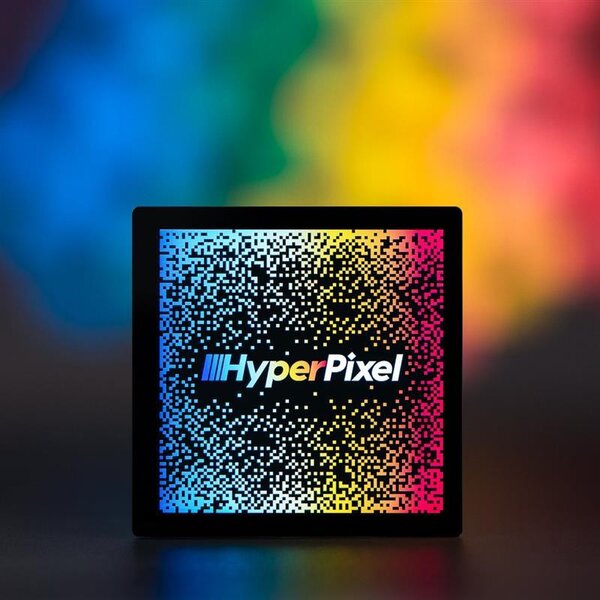

Der HyperPixel 4.0 Square Touch auf dem Hauptfoto befindet sich auf der Seite, und die etwas schmaleren und etwas breiteren Rahmen befinden sich normalerweise unten bzw. oben, obwohl es nur sehr geringe Größenunterschiede gibt (5,5 mm für die linke und rechte Seite). 4,5 für die Oberseite und 6,5 mm für die Unterseite). Das Non-Touch befindet sich ebenfalls auf der Seite, sodass sich die breitere Lünette normalerweise unten befindet. Da das Display jedoch quadratisch ist, können Sie es überall verwenden! Abmessungen: Berührung: 84 x 84 x 9,5 mm, Berührungslosigkeit: 75 x 80 x 8,9 mm (B x H x T, Tiefe einschließlich Kopfzeile und Anzeige).
