Beschreibung

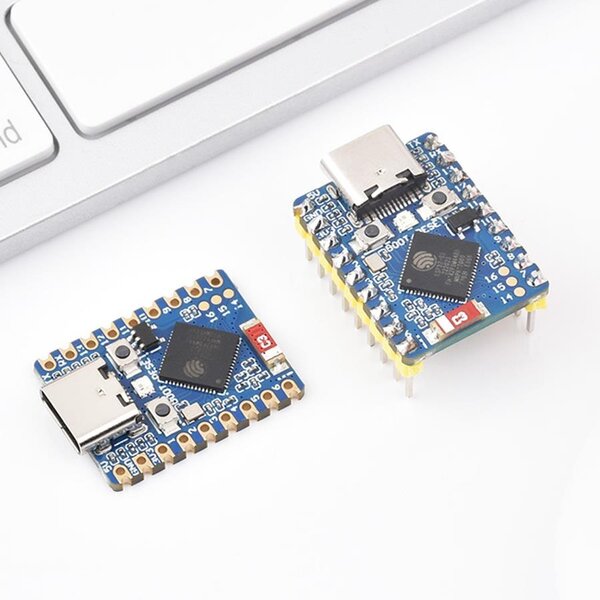

Das ESP32-S3-Zero Development Board, angetrieben durch den effizienten ESP32-S3FH4R2 Low-Power MCU-basierten SoC, bietet Vielseitigkeit und Energieeffizienz. Ausgestattet mit einem Dual-Core Xtensa® 32-bit LX7 Prozessor, unterstützt es 2.4GHz Wi-Fi und Bluetooth® 5 (LE) für nahtlose Konnektivität. Das Board verfügt über umfangreiche Speicher- und Cacheressourcen, einschließlich 4 MB Onboard-Flash-Speicher, und vereinfacht die Integration durch sein gegossenes Moduldesign und die Onboard-Keramikantenne. Flexible Takteinstellungen und die Steuerung der Modulstromversorgung gewährleisten einen optimalen Stromverbrauch in verschiedenen Szenarien. Das Board verfügt über einen seriellen USB-Port-Controller mit voller Geschwindigkeit und 34 konfigurierbare GPIO-Pins, die Anpassungsmöglichkeiten für eine Vielzahl von Projekten bieten.
Board-Spezifikationen:
- Ausgestattet mit Xtensa® 32-bit LX7 Dual-Core Prozessor, bis zu 240MHz Hauptfrequenz
- Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth® 5 (LE)
- Eingebauter 512KB SRAM und 384KB ROM, onboard 4MB Flash-Speicher und 2MB PSRAM
- Gegossenes Modul und Onboard-Keramikantenne, ermöglicht direktes Löten auf der Trägerplatine
- Flexible Taktung, Optimierung der Steuerelemente sowie unabhängige Einstellung der Modulstromversorgung für niedrigen Stromverbrauch
- Integrierter USB-Controller (sehr hohe Transferrate)
- 34 GPIO-Pins ermöglichen flexible Konfiguration der Pin-Funktionen
- Einschließlich:
- 4 × SPI
- 2 × I2C
- 3 × UART
- 2 × I2S
- 2 × ADC
Unterstütze Programmsprachen:
- MicroPyton
- C/C++ (Arduino/ESP-IDF)
Hardware Legende
- ESP32-S3FH4R2 Dual-Core Prozessor mit bis zu 240MHz Betriebsfrequenz
- USB Typ-C Anschluss
- ME6217C33M5G low dropout LDO, 800mA (Max)
- WS2812 RGB LED
- 2.4G Keramik-Antenne
- BOOT-Taste (Drücke darauf und danach die RESET-Taste, um in den Download-Modus zu gelangen)
- RESET-Taste
- ESP32-S3FH4R2-Pins
Hinweis: Lesen Sie die umfassende Dokumentation für den ESP23 S3 Zero Dev Board, um das volle Potenzial des Boards auszuschöpfen.
