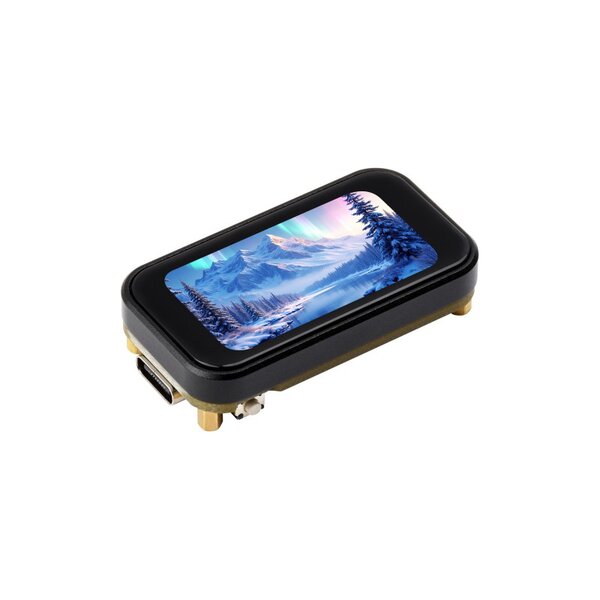

ESP32-S3 Touchdisplay 1.47" | Wi-Fi & BLE | 16MB Flash, 8MB PSRAM

ESP32-S3 Touchdisplay 1.47" | Wi-Fi & BLE | 16MB Flash, 8MB PSRAM - Ansicht 2

ESP32-S3 Touchdisplay 1.47" | Wi-Fi & BLE | 16MB Flash, 8MB PSRAM

Name: ESP32-S3 Touchdisplay 1.47&quot; | Wi-Fi &amp; BLE | 16MB Flash, 8MB PSRAM
Brand: Waveshare
SKU: SER01613
Price: 19.80 EUR
Availability: InStock

Kompaktes ESP32-S3 Touchdisplay-Modul mit 1.47" IPS-Screen (172×320), Wi-Fi, BLE 5, 16MB Flash und 8MB PSRAM. Ideal für smarte GUI-Anwendungen mit LVGL.

SKU: SER01613 Kategorie: ESP32 Hersteller: Waveshare

Wählen Sie bitte die gewünschte Variation aus:

Variation: mit Stiftleisten+ 2,20 €

ohne Stiftleisten+ 2,20 €

19,80 €

inkl. 20% USt. , zzgl.

4 Stück im Geschäftslokal lagernd

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-S3 Touch Display Development Board – 1.47 Zoll LCD

Das ESP32-S3-Touch-LCD-1.47 ist ein leistungsstarkes Development Board mit kapazitivem 1.47 Zoll IPS-Touchdisplay (172×320 Pixel), basierend auf dem ESP32-S3R8 Chip. Es eignet sich ideal für grafische Benutzeroberflächen (z. B. mit LVGL) sowie für moderne AIoT-Anwendungen mit WLAN und Bluetooth.

Highlights

Hochauflösendes 1.47" IPS-Display mit kapazitivem Touch (JD9853 & AXS5106L)
ESP32-S3R8 mit 240 MHz LX7 Dual-Core Prozessor
Integriertes Wi-Fi (2.4 GHz) & Bluetooth 5 (LE, Mesh)
Onboard 16 MB Flash & 8 MB PSRAM
USB Type-C Anschluss für einfache Programmierung & Stromversorgung
Unterstützt USB-OTG, TF-Kartenslot und mehrere Stromsparmodi
Kompatibel mit GUI-Frameworks wie LVGL für smoothe Bedienoberflächen

Varianten

Standardversion: ESP32-S3-Touch-LCD-1.47
Mit vorverlöteter Stiftleiste (schwarz): ESP32-S3-Touch-LCD-1.47-M

Display & Touch

Displaygröße	1.47 Zoll (IPS)
Auflösung	172 × 320 Pixel
Display-Treiber	JD9853 (SPI)
Touch-Treiber	AXS5106L (I2C)
Farben	262K
Touch-Technik	Kapazitiv

Kommunikation & Speicher

Wi-Fi: 802.11 b/g/n (2.4 GHz, 40 MHz Bandbreite)
Bluetooth 5 Low Energy & Mesh Support
Flash: 16 MB | PSRAM: 8 MB

Technische Details

Prozessor: Xtensa® 32-Bit LX7 Dual-Core, bis 240 MHz
RAM: 512 KB SRAM, 384 KB ROM
Stromversorgung: USB-C, ME6217C33M5G LDO-Regler (800 mA max.)
TF-Kartenslot für externe Speichererweiterung
RESET- & BOOT-Tasten

Abmessungen & Anschlüsse

Onboard-Keramikantenne
Mehrere frei verwendbare GPIOs
Kompakte Form, ideal für tragbare oder eingebettete Projekte

Anwendungsbereiche

Benutzeroberflächen mit Touchbedienung (z. B. mit LVGL)
AIoT-Geräte & Smart-Home-Steuerungen
Portable Diagnosegeräte, IoT Dashboards & Steuerungen

Weitere Informationen findest du im offiziellen Wiki: Waveshare Wiki ESP32-S3-Touch-LCD-1.47
