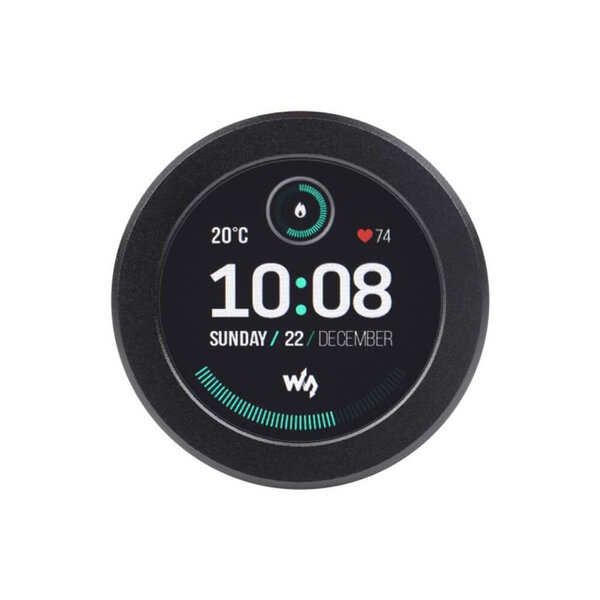

ESP32-S3 Touch-LCD DevBoard - 1,28 Zoll IPS Display (rund) mit Metallgehäuse- 32-bit LX7 - 2,4GHz Wifi - BT 5

Das ESP32 S3 Touch LCD Dev Board mit Metallgehäuse ist ein kostengünstiges, leistungsstarkes MCU Board, das von Waveshare in kleinem Format entwickelt wurde und ein integriertes 1,28 Zoll Touch LCD Display, einen Li Ionen Akku Laderegler, einen 6 Achsen Sensor (3 Achsen Beschleunigungsmesser und 3 Achsen Gyroskop) sowie Wifi & Bluetooth 5 und viele weitere Funktionen bietet, die neue Möglichkeiten für kompakte DIY Projekte schaffen. Weitere Informationen finden Sie in der Dokumentation

Spezifikation

• Prozessor: Xtensa® 32 Bit LX7 Dual Core Prozessor @ 240 MHz
• Konnektivität:
  • 2,4 GHz WLAN (802.11 b/g/n)
  • Bluetooth® 5 (LE) mit integrierter Antenne
• Speicher: 512 KB SRAM + 384 KB ROM, mit integriertem 2 MB PSRAM und externem 16 MB Flash Speicher
• Verkabelte Verbindung: Typ C Anschluss
• Display: runder 1,28 Zoll IPS kapazitiver Touchscreen
• Auflösung: 240 x 240 Pixel sowie 65k Farben
• Integrierte Sensoren: QMI8658 6 Achsen IMU (3 Achsen Beschleunigungsmesser + 3 Achsen Gyroskop) zur Erkennung von Bewegungsgesten
• Integrierter 3,7 V Lithium Akku Lade /Entlade Header und 6 x GPIO Pins über SH1.0 Anschluss
• Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen, um einen geringen Stromverbrauch in verschiedenen Szenarien zu realisieren
• Integriert mit USB Serial Anschluss Geschwindigkeitscontroller, GPIO Pins ermöglichen eine flexible Konfiguration der Pin Funktionen

Platinenlayout*

1. ESP32 S3R2: Der SoC mit WLAN und Bluetooth, mit einer Betriebsfrequenz von bis zu 240 MHz und integriertem 2 MB PSRAM
2. W25Q128JVSIQ: 16 MB NOR Flash
3. CH343P: USB zu UART Chip
4. ME6217C33M5G: 800 mA Ausgang, niedriger Abfall, hohe Ablehnungsrate
5. ETA6096: Effizienter Lithium Akku Laderegler
6. QMI8658: 6 Achsen IMU enthält ein 3 Achsen Gyroskop und einen 3 Achsen Beschleunigungsmesser.
7. MX1.25 Batterie Header: MX1.25 2P Steckverbinder, für 3,7 V Lithium Akku, unterstützt Laden und Entladen
8. USB Typ C Anschluss: Unterstützt USB1.1 Hosts und Slave Geräte
9. RESET Taste
10. BOOT Taste: Drücken Sie sie vor dem Zurücksetzen, um den Download Modus zu betreten

*siehe Foto mit Nummerierung

Lieferumfang

• ESP32 S3 Touch LCD Entwicklungsplatine
• SH1.0 12PIN Kabel
• Kreuzschraubenzieher

Dokumentation

Wiki: ESP32 S3 Touch LCD Dev Board
