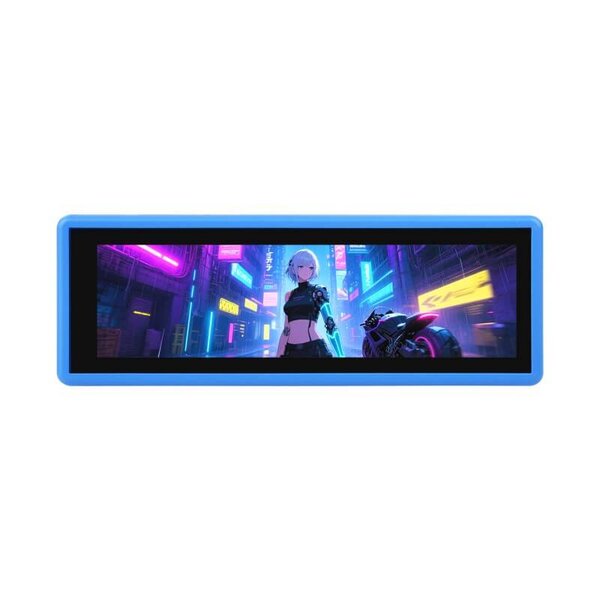

ESP32-S3 Touch-LCD 3.49B Entwicklungsboard mit 3,49 Zoll IPS Touch

ESP32-S3 Touch-LCD 3.49B Entwicklungsboard mit 3,49 Zoll IPS Touch - Ansicht 2

ESP32-S3 Touch-LCD 3.49B Entwicklungsboard mit 3,49 Zoll IPS Touch - Ansicht 3

ESP32-S3 Touch-LCD 3.49B Entwicklungsboard mit 3,49 Zoll IPS Touch

Name: ESP32-S3 Touch-LCD 3.49B Entwicklungsboard mit 3,49 Zoll IPS Touch
Brand: Waveshare
SKU: WS32375
Price: 42.00 EUR
Availability: InStock

ESP32-S3 Touch-LCD 3.49B ist ein hochintegriertes Entwicklungsboard mit 3,49 Zoll IPS-Touchdisplay, Wi-Fi, Bluetooth, IMU, RTC und Audio-Codec.

SKU: WS32375 HAN: 32375 Kategorie: ESP32 Hersteller: Waveshare

42,00 €

inkl. 20% USt. , zzgl.

2 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-S3-Touch-LCD-3.49B Entwicklungsboard mit 3,49 Zoll IPS Touch

Das ESP32-S3-Touch-LCD-3.49B von Waveshare kombiniert einen ESP32-S3R8 mit einem 3,49 Zoll großen IPS-Touchdisplay und mehreren Zusatzfunktionen für kompakte HMI- und IoT-Projekte.

Funktionsweise

Das Board nutzt den ESP32-S3R8 als Hauptcontroller und bindet das Display über QSPI an. Touch-Eingaben erfolgen über eine I2C-Schnittstelle, während integrierte Audio-, Sensor- und RTC-Bausteine die Entwicklung eigener Geräte vereinfachen.

Produkteigenschaften

ESP32-S3R8 mit Xtensa 32-bit LX7 Dual-Core bis 240 MHz.
2,4 GHz Wi-Fi und Bluetooth 5 LE mit onboard Antenne.
3,49 Zoll IPS-Display mit 172 x 640 Pixeln und kapazitivem Touch.
AXS15231B Displaytreiber, QSPI-Displayanbindung und I2C-Touchschnittstelle.
QMI8658 6-Achsen-IMU, PCF85063 RTC sowie ES8311 und ES7210 Audio-Codecs.
TF-Kartenslot, 3,7 V Lithium-Akku-Anschluss und 22-Pin Erweiterungsflächen.

Anwendungsbeispiele

HMI-Bedienoberflächen mit grafischer Anzeige.
IoT-Geräte mit Funkverbindung, Touch-Bedienung und lokaler Datenspeicherung.
Sprachinteraktion und Audio-Anwendungen mit Mikrofonarray und Codec.
Sensorbasierte Projekte mit Lageerkennung, Uhrzeitfunktion und Displayausgabe.

Technische Daten

MCU: ESP32-S3R8.
CPU: Xtensa 32-bit LX7 Dual-Core, bis 240 MHz.
Display: 3,49 Zoll IPS, 172 x 640 Pixel, 16,7M Farben, 350 cd/m2.
Kontrast: 1200:1.
Display-Interface: QSPI.
Touch-Interface: I2C, kapazitiv.
Speicher: 8 MB PSRAM, 16 MB Flash.
Schnittstellen: Wi-Fi 802.11 b/g/n, Bluetooth 5 LE, TF-Karte, 22-Pin Erweiterung.

Einordnung

Das Board richtet sich an Entwickler, die ein kompaktes ESP32-S3-Modul mit Display, Touch, Audio und Sensorik in einem einzigen Aufbau suchen. Es ist damit eine passende Basis für Bedienpanels, smarte Steuerungen und prototypische Endgeräte.
