ESP32-S3 Tiny DevBoard -2.4GHz WiFi & BT 5

Das ESP32-S3-Tiny-Kit ist ein kompaktes Entwicklungsboard mit dem leistungsstarken ESP32-S3FH4R2 Dual-Core Prozessor, der mit 240 MHz taktet. Es bietet 512 KB SRAM und 16 MB Flash-Speicher sowie vielseitige Konnektivitätsoptionen durch Wi-Fi 802.11 b/g/n und Bluetooth 5.0 LE. Das Board unterstützt zahlreiche I/O Schnittstellen, einschließlich GPIO, ADC, DAC, UART, SPI, I2C und PWM. Die Programmierung erfolgt über Entwicklungsumgebungen wie Arduino, MicroPython und ESP-IDF. Mit einer USB Typ-C Schnittstelle und einem effizienten Energiemanagement ist es ideal für IoT- und batteriebetriebene Projekte.

Spezifikationen

• Prozessor: ESP32-S3FH4R2 Dual-Core Prozessor mit 240MHz Frequenz
• Speicher: 512KB SRAM, 16MB Flash-Speicher
• Konnektivität: Wi-Fi 802.11 b/g/n, Bluetooth 5.0 mit Low Energy
• USB: USB Typ-C Schnittstelle für Strom und Daten
• Betriebsspannung: 3.3V
• Abmessungen: 49.5mm x 25.4mm

Funktionen

• Drahtlose Kommunikation: Unterstützt sowohl Wi-Fi als auch Bluetooth für vielseitige Konnektivitätsoptionen.
• Programmierung: Kompatibel mit beliebten Entwicklungsumgebungen wie Arduino, MicroPython und dem ESP-IDF.
• I/O Schnittstellen: Enthält mehrere GPIO-Pins, ADC, DAC, UART, SPI, I2C und PWM Schnittstellen.
• Energiemanagement: Effizientes Energiemanagement für batteriebetriebene Anwendungen.
• Unterstütze Sprachen: ESP-IDF, Arduino IDE, MicroPython

Board-Layout*

1. ESP32-S2 Chip
2. Spannungsregulator ME6217C33M5G (max 800mA)
3. 8-Pin FPC Konnektor zum Verbinden der Haupteinheit mit der Adapterplatine
4. WS2812 RGB LED: ansteuerbar für Farbausgabe
5. GPIO-Pins: Breakout-Pins für einfache Verbindung zu Sensoren und Peripheriegeräten.
6. USB-Schnittstelle: USB Typ-C Anschluss für Programmierung und Stromversorgung.
7. Power LED Anzeige
8. Reset-Taste: Einfach zugänglich für das Zurücksetzen des Boards.
9. Boot-Taste

*siehe Bild mit Nummerierung

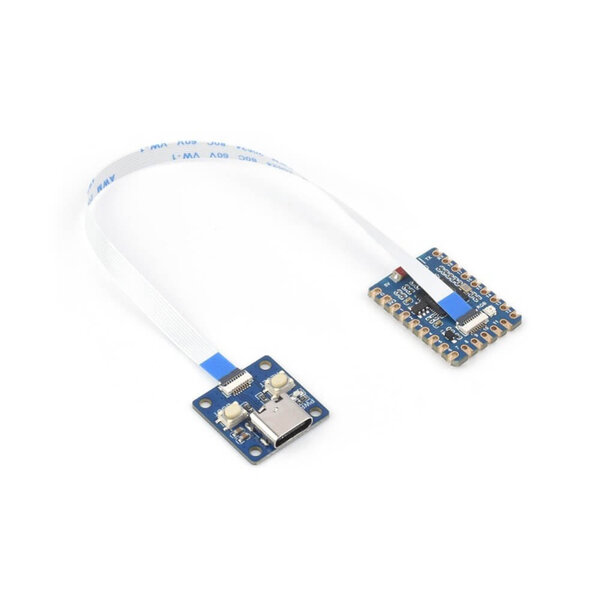

Lieferumfang

• ESP32-S3-Tiny Board
• Adapterplatine mit USB-C Anschluss und 2 Taster
• Adapter-Flachbandkabel 8-Pin

Dokumentation

WIKI: ESP32-S3-Tiny
