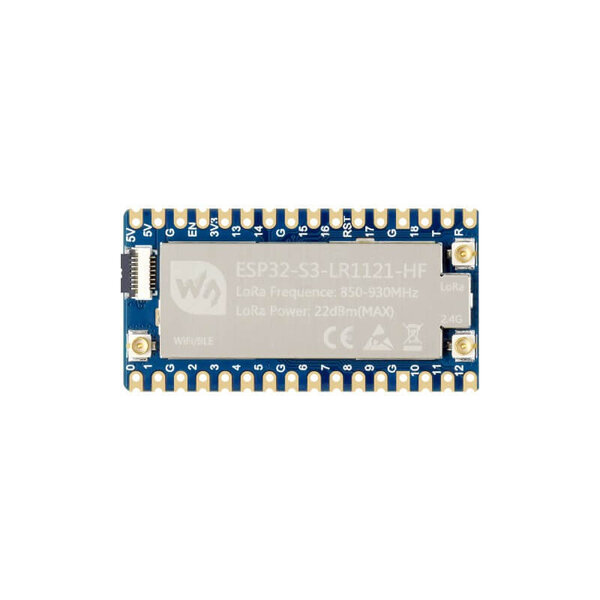

ESP32-S3 LoRa Entwicklungsplatine LR1121 USB-C-Adapter 868MHz - 2MB PSRAM 4MB Flash

ESP32-S3 LoRa Entwicklungsplatine LR1121 USB-C-Adapter 868MHz - 2MB PSRAM 4MB Flash - Ansicht 2

ESP32-S3 LoRa Entwicklungsplatine LR1121 USB-C-Adapter 868MHz - 2MB PSRAM 4MB Flash - Ansicht 3

ESP32-S3 LoRa Entwicklungsplatine LR1121 USB-C-Adapter 868MHz - 2MB PSRAM 4MB Flash

Name: ESP32-S3 LoRa Entwicklungsplatine LR1121 USB-C-Adapter 868MHz - 2MB PSRAM 4MB Flash
Brand: Waveshare
SKU: WS34011
Price: 23.00 EUR
Availability: InStock

ESP32-S3-LoRa-Entwicklungsboard mit LR1121, Sub-GHz- und 2.4GHz-LoRa, USB-C-Adapterboard und FFC-Kabel für kompakte Funk- und IoT-Projekte.

SKU: WS34011 HAN: 34011 Kategorie: ESP32 Hersteller: Waveshare

23,00 €

inkl. 20% USt. , zzgl.

3 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-S3 LoRa LR1121 Entwicklungsplatine

Dieses Board kombiniert einen ESP32-S3 mit dem LR1121 als Funkbaustein für LoRa-Kommunikation. Damit lassen sich Sub-GHz- und 2.4GHz-LoRa-Anwendungen auf einer gemeinsamen Plattform aufbauen, was die Entwicklung von drahtlosen Sensor- und Steuerprojekten deutlich vereinfacht.

Die Kombination aus Mikrocontroller, Funkchip, USB-C-Adapterboard und FFC-Kabel ist vor allem für Prototypen praktisch. So kann die Funkseite flexibel integriert werden, ohne dass sofort eine eigene Trägerplatine entworfen werden muss.

Hardware & Architektur

Der ESP32-S3 übernimmt die lokale Logik, Kommunikation und Anwendungssteuerung, während der LR1121 die LoRa-Funkstrecke bereitstellt. Das ist sinnvoll, wenn geringe Datenraten, gute Reichweite und stabile Sensoranbindung wichtiger sind als hohe Bandbreite.

ESP32-S3 als Hauptcontroller, geeignet für IoT-Logik, Weboberflächen und Sensorverarbeitung.
LR1121 RF-Chip, ausgelegt für moderne LoRa-Funkanwendungen.
Sub-GHz- und 2.4GHz-Unterstützung, dadurch flexible Wahl des Funkbandes je nach Projekt.
USB-C-Adapterboard, praktisch für Programmierung, Testaufbau und saubere Versorgung.

Workbench & Anschlüsse

Das separate Adapterboard mit USB-C und das FFC-Kabel machen die Integration auf dem Labortisch komfortabler. Gerade bei Funkprojekten ist es hilfreich, wenn Entwicklung, Flashen und Testen ohne eigenes Hardware-Redesign möglich bleiben.

Wie bei allen ESP32-basierten Designs gilt auch hier: Die GPIOs arbeiten mit 3.3V-Logik. Für externe Peripherie müssen Spannungspegel und Versorgung sauber zur restlichen Schaltung passen.

Praxis-Tipps & Stolperfallen

LoRa ist keine Technik für hohe Datenraten, sondern für robuste, sparsame Funkverbindungen. Wer Sensorwerte, Statusmeldungen oder kleine Steuerpakete senden will, ist hier richtig; für Audio oder große Datenmengen eher nicht.

Bei Funkmodulen entscheidet die Antennen- und Gehäuseumgebung stark über die Reichweite. Deshalb lohnt es sich, das spätere Einbaugehäuse früh mitzudenken und erste Tests nicht nur auf dem nackten Tisch aufzubauen.

Produktdokumentation: ESP32-S3-LR1121-XF.
