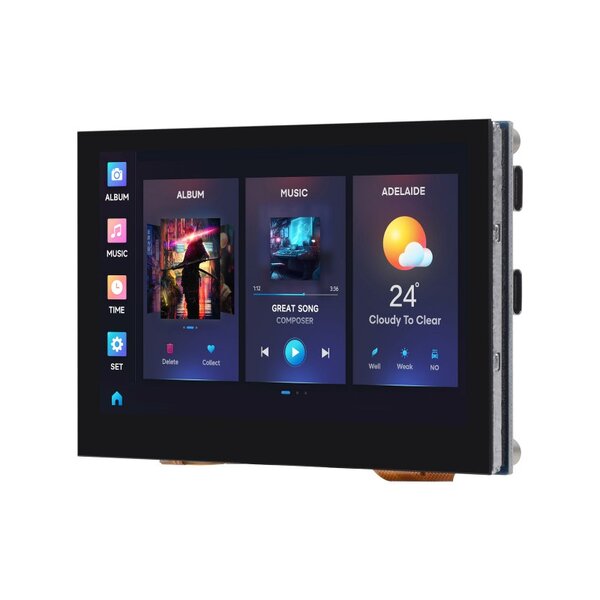

ESP32-S3 LCD Dev Board - 4,3" LCD Capacitive Touch Display - 32-Bit Xtensa LX7 Dual-CPU@ 240MHz - WiFi/BT 5/Antenna

Das Waveshare ESP32-S3 LCD-Entwicklungsboard ist ein Mikrocontroller-Entwicklungsboard mit 2,4 GHz WiFi und BLE 5-Unterstützung, integriertem Flashspeicher und PSRAM mit hoher Kapazität. Es verfügt über einen integrierten 4,3-Zoll kapazitiven Touchscreen, der das Ausführen von GUI-Programmen wie LVGL ermöglicht. In Kombination mit verschiedenen Peripherieschnittstellen eignet es sich für die schnelle Entwicklung von HMI- und anderen ESP32-S3-Anwendungen.

Spezifikation

• Ausgestattet mit Xtensa 32-Bit-LX7-Dual-Core-Prozessor mit bis zu 240 MHz Hauptfrequenz
• Unterstützt 2,4 GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE) und integrierte Antenne
• Integrierter 512 KB SRAM und 384 KB ROM, mit onboard 8 MB PSRAM und 8 MB Flash
• Integrierter 4,3-Zoll kapazitiver Touchscreen mit 800×480-Auflösung und 65K-Farben
• Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle, 5-Punkt-Touch mit Unterbrechungsunterstützung
• Integrierte CAN-, RS485-, I2C-Schnittstelle und TF-Kartenslot, integriert einen Full-Speed-USB-Anschluss
• Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen zur Realisierung eines geringen Stromverbrauchs in verschiedenen Szenarien

An Bord verfügbare Funktionen

1. ESP32-S3N8R8
   Der SoC mit WiFi und Bluetooth, bis zu 240 MHz Betriebsfrequenz, integriertem 8 MB PSRAM und Flash
2. SGM2212-3.3
   800 mA Low-Noise-LDO
3. FSUSB42UMX
   zur Multiplexierung von USB-Pins
4. Touch-Panel-Anschluss
5. USB-zu-UART-Typ-C-Anschluss
6. USB Typ-C-Anschluss
7. TJA1051T/3/1J
   CAN-Schnittstellen-Chip
8. CH422G
   IO-Erweiterungs-Chip
9. BOOT-Taste
   Gedrückt halten beim Einschalten zum Programmieren
10. Zurücksetzen-Taste
11. MP3302DJ-LF-Z
    Bildschirmhintergrundbeleuchtungs-Boost-Chip

12. 4,3-Zoll-Displaypanel-Anschluss
13. TF-Kartenslot
14. Sensor-Header
15. CAN-Header
16. I2C-Header
17. RS485-Header
18. 3,7-V-Single-Lithiumbatterie-PH2.0-Header
19. Auswahl des CAN-Terminalwiderstands
20. Auswahl des RS485-Terminalwiderstands
21. CH343P
    USB-zu-UART-Chip
22. SP3485
    RS485-Transceiver-Chip
23. CS8501
    Lithiumbatterie-Lade-Manager
24. Statusanzeigen
    PWR: Stromversorgungsanzeige
    CHG: Anzeige für das Laden der Lithiumbatterie
    DONE: Anzeige für abgeschlossenes Laden der Lithiumbatterie

Dokumentation

ESP32-S3-Touch-LCD-4.3
