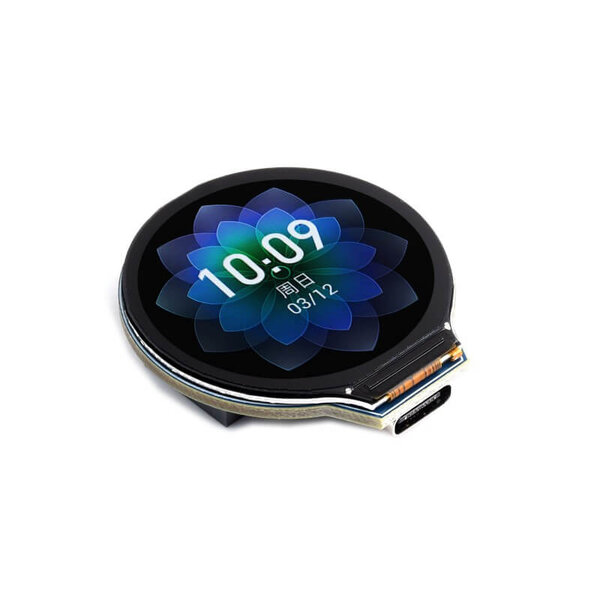

ESP32-S3 LCD Dev Board - 1.28 Zoll Round IPS Display - 32-bit LX7 Dual Core CPU - Wifi - BLE 5

Das ESP32-S3 LCD Dev Board ist ein kostengünstiges, leistungsstarkes MCU-Board, das von Waveshare in kleinem Format entwickelt wurde und ein integriertes 1,28-Zoll-LCD-Display, einen Li-Ionen-Akku-Laderegler, einen 6-Achsen-Sensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) sowie Wifi & Bluetooth 5 und viele weitere Funktionen bietet, die neue Möglichkeiten für kompakte DIY-Projekte schaffen.

Spezifikation

• Prozessor: Xtensa® 32-Bit-LX7-Dual-Core-Prozessor mit einer maximalen Hauptfrequenz von 240 MHz
• Konnektivität:
  • 2,4-GHz-WLAN (802.11 b/g/n)
  • Bluetooth® 5 (LE) mit integrierter Antenne
• Speicher: 512 KB SRAM + 384 KB ROM, mit integriertem 2 MB PSRAM und externem 16 MB Flash-Speicher
• Verkabelte Verbindung: Typ-C-Anschluss
• Display: Runder 1,28-Zoll-IPS Bildschirm mit einer Auflösung von 240x240 Pixel und 65K Farben
• Integrierte Sensoren: QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungsmesser + 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten
• Integrierter 3,7-V-Lithium-Akku-Lade-/Entlade-Header + GPIO Header
• Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen, um einen geringen Stromverbrauch in verschiedenen Szenarien zu realisieren
• Integriert mit USB-Serial-Port-Vollgeschwindigkeitscontroller, GPIO-Pins ermöglichen eine flexible Konfiguration der Pin-Funktionen

Platinenlayout

1. ESP32-S3R2: Der SoC, ausgestattet mit WiFi und Bluetooth 5, einer Taktfrequenz mit bis zu 240MHz sowie integriertem 2MB PSRAM
2. W25Q128JVSIQ: 16MB NOR-Flash
3. QMI8658: 6-Achsen-IMU (umfasst ein 3-Achsen-Gyroskop + 3-Achsen-Beschleunigungssensor).
4. ME6217C33M5G: 800mA Ausgang, niedriger Ausfallspannung, hohe Betriebsspannungsunterdrückung
5. CH343P: USB-zu-UART-Chip
6. ETA6096: Lithium-Ionen-Batterielade-Manager mit hoher Effizienz
7. 1,27mm Pitch-Stecker: Anpassung mehrerer GPIO-Pins
8. BOOT-Taste: Drücken Sie sie vor dem Zurücksetzen, um in den Download-Modus zu gelangen
9. ZURÜCKSETZEN-Taste
10. MX1.25-Batterie-Steckverbinder: MX1.25 2P-Stecker, für 3,7V Lithium-Batterie, unterstützt Laden und Entladen
11. USB Typ-C-Anschluss: USB zu UART, für Programmierung und Protokolldruck
12. 2,4-GHz-Keramikantenne

Lieferumfang

• ESP32-S3 LCD-Entwicklungsplatine

Dokumentation

Wiki: ESP32-S3 LCD Dev Board
