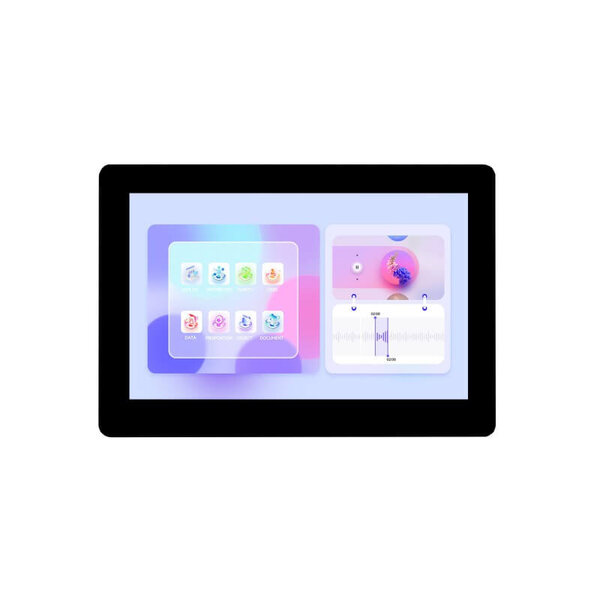

ESP32-S3 5 Zoll LCD Touch Display Board, 1024x600 - CAN - RS485 - I2C - WiFi - BLE 5

ESP32-S3 5 Zoll LCD Touch Display Board, 1024x600 - CAN - RS485 - I2C - WiFi - BLE 5 - Ansicht 2

ESP32-S3 5 Zoll LCD Touch Display Board, 1024x600 - CAN - RS485 - I2C - WiFi - BLE 5 - Ansicht 3

ESP32-S3 5 Zoll LCD Touch Display Board, 1024x600 - CAN - RS485 - I2C - WiFi - BLE 5

Name: ESP32-S3 5 Zoll LCD Touch Display Board, 1024x600 - CAN - RS485 - I2C - WiFi - BLE 5
Brand: Waveshare
SKU: WS28151
Price: 48.00 EUR
Availability: InStock

Das ESP32-S3 5inch Touch Display Entwicklungsboard von Waveshare ist eine leistungsstarke Entwicklungsplattform auf Basis des Dual-Core LX7 Prozessors – ideal für den Aufbau intelligenter Mensch-Maschine-Schnittstellen (HMI) und anderer eingebetteter IoT-Anwendungen.

SKU: WS28151 HAN: 28151 Kategorie: Industriell Hersteller: Waveshare

48,00 €

inkl. 20% USt. , zzgl.

2 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Das ESP32-S3 5inch Touch Display Entwicklungsboard von Waveshare ist eine leistungsstarke Entwicklungsplattform auf Basis des Dual-Core LX7 Prozessors – ideal für den Aufbau intelligenter Mensch-Maschine-Schnittstellen (HMI) und anderer eingebetteter IoT-Anwendungen. Mit einem integrierten 5-Zoll IPS-LCD, kapazitivem 5-Punkt-Touch und robusten Konnektivitätsoptionen wie WLAN und Bluetooth 5 (BLE) bietet es eine herausragende Displayleistung und flexible Steuerungsmöglichkeiten – alles in einem kompakten Formfaktor.

Hauptmerkmale:

Leistungsstarker Prozessor: Angetrieben vom Xtensa 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz – ideal für rechenintensive Echtzeitanwendungen.
Integriertes Display: 5-Zoll IPS-LCD-Panel mit einer Auflösung von 1024×600 Pixeln – gestochen scharf mit einem weiten 178° Blickwinkel.
Kapazitive Touch-Unterstützung: 5-Punkt-Multi-Touch über I2C-Schnittstelle mit Interrupt-Funktion – für flüssige, reaktionsschnelle Bedienung.
Umfassende Konnektivität: Unterstützt 2,4 GHz WLAN (802.11 b/g/n) und Bluetooth 5 (LE), mit integrierter Antenne für kabellose Kommunikation.
Vielfältige Schnittstellen: Verfügt über CAN, RS485, I2C, isolierte digitale I/Os sowie einen TF-Kartensteckplatz für maximale Erweiterbarkeit.
Großer Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM und 384 KB ROM – ideal für komplexe GUIs und datenintensive Anwendungen.
Breiter Spannungsbereich: Betrieb mit 7–36 V DC über integrierten Spannungsregler. Unterstützt wiederaufladbare Lithiumbatterien mit Ladeschaltung.
Energiesparendes Design: Flexible Takt- und Energieeinstellungen für stromsparende Einsatzszenarien.
Status-LEDs: Integrierte LEDs zeigen den Strom- und Ladezustand der Batterie an – für einfache Überwachung.

Technische Daten:

Prozessor: Xtensa 32-Bit LX7 Dual-Core, bis zu 240 MHz
Funkverbindungen: 2,4 GHz WLAN (802.11 b/g/n), Bluetooth 5 (LE)
Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM, 384 KB ROM
Display: 5-Zoll IPS-LCD mit 1024×600, 65K Farben
Touchpanel: Kapazitiv, 5-Punkt-Multi-Touch via I2C
Schnittstellen: CAN, RS485, I2C, TF-Kartensteckplatz, digitale I/Os mit Optokoppler-Isolierung
Stromversorgung: 7–36 V DC Eingang / Lithiumbatterie (3,7 V) über GH1.25-Anschluss
Anzeige-LEDs: Power (PWR), Laden (CHG), Ladevorgang abgeschlossen (DONE)
Extras: Integrierte RTC (PCF85063), Lademanagement (CS8501), LED-Anzeigen, Spannungsregler
Abmessungen (Touch-Version): Siehe Herstellerdokumentation

Lieferumfang:

1x ESP32-S3 5inch Touch Display Entwicklungsboard

Dokumentation:

Waveshare Wiki zum ESP32-S3-Touch-LCD-5
