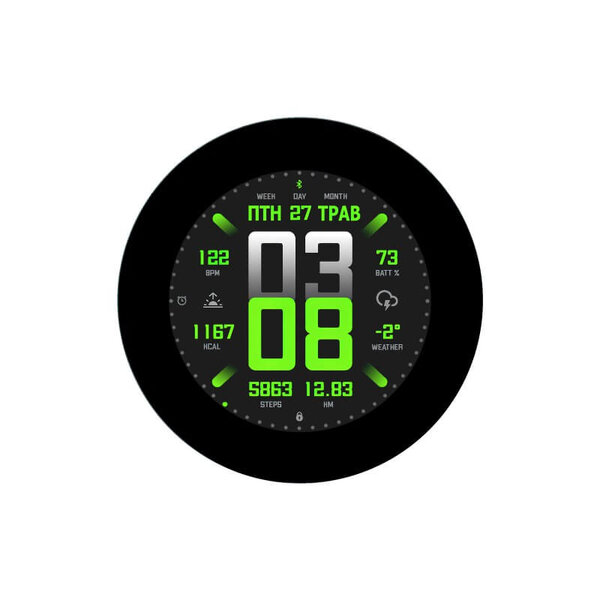

ESP32-S3 2,1" Capacitive Touch Round Display Development Board - WIFI - BLE 5 - Gyro - Accel - I2C - UART

ESP32-S3 2,1" Capacitive Touch Round Display Development Board - WIFI - BLE 5 - Gyro - Accel - I2C - UART - Ansicht 2

ESP32-S3 2,1" Capacitive Touch Round Display Development Board - WIFI - BLE 5 - Gyro - Accel - I2C - UART - Ansicht 3

ESP32-S3 2,1" Capacitive Touch Round Display Development Board - WIFI - BLE 5 - Gyro - Accel - I2C - UART

Name: ESP32-S3 2,1&quot; Capacitive Touch Round Display Development Board - WIFI - BLE 5 - Gyro - Accel - I2C - UART
Brand: Waveshare
SKU: WS28169
Price: 38.00 EUR
Availability: InStock

Das ESP32-S3 2,1" Capacitive Touch Round Display Development Board kombiniert ein leistungsstarkes Dual-Core-SoC mit einem brillanten 2,1-Zoll-IPS-Touchdisplay (480×480), das 262.000 Farben darstellt. Das runde Touchscreen-Modul bietet exzellente Farbwiedergabe, weite Betrachtungswinkel und ist ideal für grafische Benutzeroberflächen (GUIs) wie LVGL geeignet. Perfekt für moderne HMI- und IoT-Anwendungen.

SKU: WS28169 HAN: 28169 Kategorie: ESP32 Hersteller: Waveshare

38,00 €

inkl. 20% USt. , zzgl.

3 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Ausgestattet mit einem ESP32-S3R8-Prozessor (bis zu 240MHz), 16MB Flash, 8MB PSRAM sowie WLAN und Bluetooth 5 (BLE), bietet das Board vielfältige Anschlussmöglichkeiten über UART, I2C und GPIO. Zusätzliche Funktionen wie ein 6-Achsen-IMU-Sensor, eine Echtzeituhr, TF-Kartensteckplatz und Akku-Lademanagement runden das Paket ab.

Technische Daten

Prozessor: Xtensa® 32-Bit LX7 Dual-Core, bis zu 240MHz Taktfrequenz
Speicher: 512KB SRAM, 384KB ROM, 16MB Flash, 8MB PSRAM
Display: 2,1" rundes IPS-LCD, 480×480 Pixel, 262K Farben, RGB-Schnittstelle
Touch: Kapazitiver Touchscreen (CST820), I2C-Schnittstelle mit Interrupt
Kommunikation: 2,4GHz WLAN (802.11 b/g/n), Bluetooth 5 (LE), Onboard-Antenne
Sensorik: QMI8658 (6-Achsen-IMU: Gyroskop + Beschleunigungssensor)
Echtzeituhr: PCF85063 RTC-Chip, Anschluss für RTC-Batterie
Schnittstellen: USB Type-C, TF-Kartenslot, UART, I2C, 12-PIN GPIO-Header
Stromversorgung: 5V über USB-C oder 3,7V Lithium-Batterie (MX1.25-Anschluss)
Sonstiges: Buzzer, Lade-LED, Betriebs-LED, RESET/BOOT-Taster
Optionen: Flaches Touchpanel oder 2.5D gewölbtes Touchpanel

Hinweise zur Nutzung

Kompatibel mit ESP-IDF und Arduino IDE
Unterstützt GUI-Frameworks wie LVGL für flüssige Touch-Oberflächen
Exzellente Displayqualität mit weitem Betrachtungswinkel und hoher Helligkeit
Erweiterbar über UART, I2C und GPIO – ideal für schnelle Prototypen
Unterstützt mehrere Stromsparmodi für energieeffiziente Projekte

Lieferumfang

1 × ESP32-S3 2,1" Capacitive Touch Round Display Development Board

Dokumentation

Produkt-Wiki und technische Ressourcen
