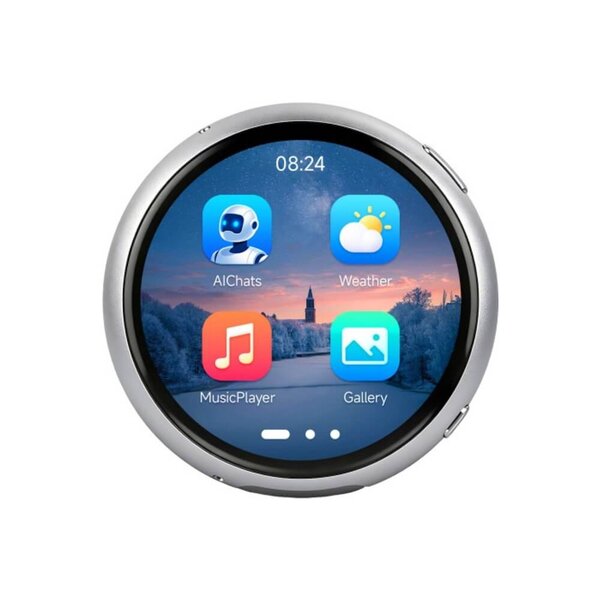

ESP32-S3 1.75" AMOLED Touch Round Display DevBoard WiFI BLE

ESP32-S3 1.75" AMOLED Touch Round Display DevBoard WiFI BLE - Ansicht 2

ESP32-S3 1.75" AMOLED Touch Round Display DevBoard WiFI BLE - Ansicht 3

ESP32-S3 1.75" AMOLED Touch Round Display DevBoard WiFI BLE

Name: ESP32-S3 1.75&quot; AMOLED Touch Round Display DevBoard WiFI BLE
Brand: Waveshare
SKU: WS33691
Price: 72.50 EUR
Availability: InStock

ESP32 S3 basiertes 1.75 Zoll Touch AMOLED Modul mit 466x466 Auflösung zum Einsatz in IoT HMI und Smart Device Projekten.

SKU: WS33691 HAN: 33691 Kategorie: ESP32 Hersteller: Waveshare

72,50 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32 S3 Touch AMOLED 1.75 Display Board

Das ESP32 S3 Touch AMOLED 1.75 Display Board kombiniert einen ESP32 S3 MCU Core mit einem hellen 1.75 Zoll kapazitiven AMOLED Touch Display in 466x466 Auflösung und ermöglicht kompakte grafikkraftige HMI Lösungen für IoT und Embedded Anwendungen. Die Schnittstelle über einen ESP Bus Adapter erlaubt die Verwendung mit ESP32 S3 Module Boards ohne zusätzliche Level Shifter. Das Modul integriert Anschlüsse für 6 Achsen Sensor RTC Audio Codecs und Speaker und kann je nach Version zusätzlich mit Akku Modul betrieben werden.

Funktionsweise

Der ESP32 S3 Controller kommuniziert über SPI mit dem 1.75 Zoll AMOLED Panel und steuert damit die Anzeige von Text Grafiken und Touch Elementen; der Touch Kontroller CST9217 erfasst Berührungen direkt am Bildschirmrand. Die erhöhte Auflösung und die AMOLED Technik sorgen für kräftige Farben tiefe Schwarzstufen und gutes Blickwinkelverhalten wodurch sich das Modul für tragbare Devices kleine Panel Displays und prototypische HMI Visualisierungen eignet. Über die ESP Bus Adapter Schnittstelle kann das Modul an ein passendes ESP32 S3 Module Board angeschlossen werden sodass das eigentliche Steuerboard als Host dient.

Produkteigenschaften

ESP32 S3 basiertes Touch AMOLED Modul mit 1.75 Zoll Display
466x466 Auflösung bei 16.7M Farben AMOLED Panel mit dunklem schwarzen Hintergrund
Kapazitive Touch Funktion inklusive CST9217 Touch Controller
ESP Bus Adapter Schnittstelle für Anschluss an ESP32 S3 Module Boards
Integrierte Schnittstellen für 6 Achsen Sensor RTC und Audio Codecs
Variante mit Akku Modul Unterstützung zur batteriebasierten Nutzung
Kompakte Bauform mit flexibler Anwendung in HMI IoT und Wearable Szenarien

Anwendungsbeispiele

Mini HMI Panel für Steuergeräte Tools oder Prototypen mit Touch Funktion
IoT Gateway Displays mit grafischer Status und Bedienoberfläche
Wearable bzw. tragbare Geräte Interfaces mit AMOLED Bildschirm
Lehr und Demo Boards für ESP32 S3 Entwicklung mit Touch AMOLED Display
Prototypische Smart Device Frontpanels mit geringem Bauraum

Technische Daten

Displaygröße: 1.75 Zoll diagonal 466x466 Pixel
Paneltyp: AMOLED COG Display mit kapazitivem Touch Panel
Farbtiefe: 16.7M Farben
Touch Controller: CST9217
MCU Basis: ESP32 S3 Kern via ESP Bus Adapter
Schnittstellen: Anschlüsse für 6 Achsen Sensor RTC Audio Codecs und Speaker
Optionale Version mit Akku Modul für Batteriebetrieb

Dokumentation

Wiki

Einordnung

Das ESP32 S3 Touch AMOLED 1.75 Display Board ist ein spezialisiertes Modul für Entwickler die mit ESP32 S3 basierten Boards arbeiten und eine kompakte hochauflösende Touch AMOLED Anzeige integrieren möchten. Im Vergleich zu einfachen monochromen OLED Boards bietet es farbige Grafik Touch Funktion und eine höhere Integrationsdichte bleibt aber noch kompakt genug für kleinere Geräte und Prototypen.
