Beschreibung

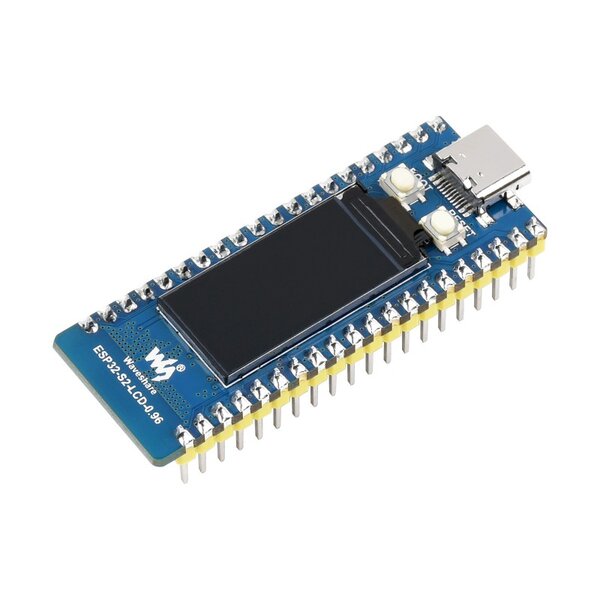

Dies ist ein WiFi-Entwicklungsboard mit kompakter Größe, vielen Peripherieschnittstellen, integriertem stromsparendem Wi-Fi System-on-Chip (SoC) und Massenspeicher, das das Ökosystem des Raspberry Pi Pico Erweiterungsboards unterstützt. Ausgestattet mit Hardware-Krypto-Beschleuniger, RNG, HMAC und Digital Signature Modul, erfüllt es die Sicherheitsanforderungen des Internets der Dinge. Mehrere stromsparende Betriebszustände, um die Energieanforderungen in IoT, mobilen Geräten, tragbarer Elektronik, Smart Home und anderen Anwendungsszenarien gerecht zu werden.
Das Board unterstützt 2,4 GHz WiFi nach 802.11 b/g/n, was eine schnelle und zuverlässige drahtlose Konnektivität ermöglicht. Es verfügt auch über ein 0,96-Zoll-LCD-Display mit einer Auflösung von 80 x 160 Pixeln, das eine einfache Überwachung von Daten und die Anzeige von Informationen ermöglicht.
Technische Daten:
- Chipsatz: ESP32-S2
- CPU: 240MHz Xtensa 32-Bit LX7 Single-Core mit ESP32-S2FH4
- SRAM: 320KB
- ROM: 128 KB
- PSRAM: 8MB KB
- Flash-Speicher: 4 MB
- WLAN-Standard: 802.11 b/g/n
- WLAN-Frequenz: 2,4 GHz (max. 150Mbps)
- Schnittstellen: USB, UART, SPI, I2C
- Kanäle: PWM, ADC
- Eingebauter DC-DC-Chip MP28164, hocheffizienter DC-DC-Buck-Boost-Chip, maximaler Laststrom von 2A
- IPS LCD-Display: 0,96 Zoll, 80 x 160 Pixel (mit 65k Farben)
- Betriebsspannung: 5V
- Unterstützte Betriebssysteme: Windows, Linux, Mac OS X
- Unterstützte Programmiersprachen: C/C++, MicroPython, CircuitPython.
- Pinheader: 2x20-Stiftleiste mit 2,54 mm Rastermaß
Eigenschaften
- Unterstützung des Raspberry Pi Pico Erweiterungsboard-Ökosystems für die Entwicklung kreativer IoT-Anwendungen
- On-Chip integrierte Full-Speed-USB-OTG-Schnittstelle
- LCD-Schnittstelle (8-bit seriell RGB/8080/6800)
- TWAI-Controller (ISO11898-1 kompatibel)
- kapazitiver Sensor GPIO
- Temperatursensor und RMT (TX/RX)
- Eingebauter DC-DC-Chip MP28164, hocheffizienter DC-DC-Buck-Boost-Chip, maximaler Laststrom von 2A
- Unterstützt eine Vielzahl von Low-Power-Betriebszuständen zur Einstellung des optimalen Gleichgewichts zwischen Kommunikationsdistanz, Datenrate und Stromverbrauch, um die Stromanforderungen verschiedener Anwendungsszenarien zu erfüllen
- Das gussgeformte Modul kann direkt auf benutzerdefinierte Trägerplatinen gelötet werden
- On-board 3.7V Lithium Batterie Lade-/Entladeanschluss, geeignet für mobile IoT Produkte
