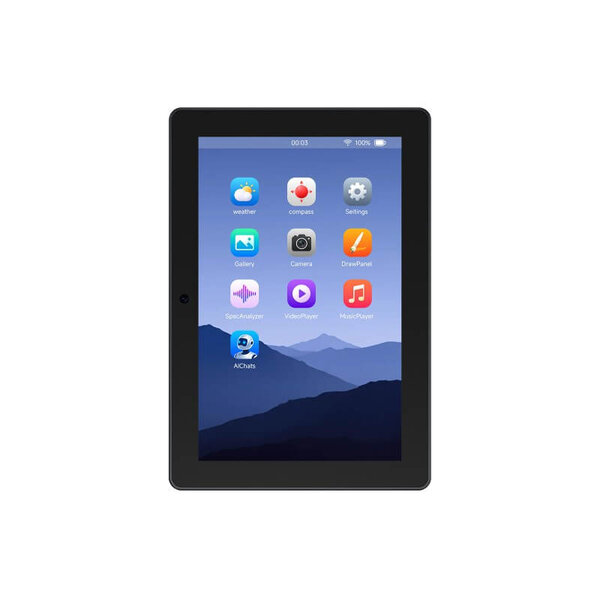

ESP32-P4 8inch HMI Touch Display Dev Board - BLE WiFi 6

ESP32-P4 8inch HMI Touch Display Dev Board - BLE WiFi 6 - Ansicht 2

ESP32-P4 8inch HMI Touch Display Dev Board - BLE WiFi 6 - Ansicht 3

ESP32-P4 8inch HMI Touch Display Dev Board - BLE WiFi 6

Name: ESP32-P4 8inch HMI Touch Display Dev Board - BLE WiFi 6
Brand: Waveshare
SKU: WS33673
Price: 119.95 EUR
Availability: InStock

All-in-One HMI-Entwicklungsboard mit ESP32-P4, 8-Zoll-Touchdisplay, Wi-Fi 6, BLE 5, Dual-Mikrofon und Lautsprecher für UI-, IoT- und Voice-Projekte.

SKU: WS33673 HAN: 33673 Kategorie: ESP32 Hersteller: Waveshare

119,95 €

inkl. 20% USt. ,

2 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-P4-WIFI6 8inch HMI Touch Display

Dieses All-in-One-Board kombiniert einen ESP32-P4 mit einem integrierten 8-Zoll-HMI-Touchdisplay. Laut den verfügbaren Produktangaben bietet es 800 × 1280 Pixel, 10-Punkt-Touch, Wi-Fi 6, BLE 5 sowie Dual-Mikrofone und Lautsprecher für Sprach- und Bedienoberflächen.

Für Bedienpanels, Smart-Home-Terminals und kompakte Industrie-UI ist das eine praktische Plattform, weil Display, Funk und Audio bereits auf einem Board sitzen. So reduziert sich der Verdrahtungsaufwand deutlich, und der Einstieg in ein funktionierendes HMI wird schneller.

Hardware & Architektur

Im Zentrum steht der ESP32-P4 als Rechen- und UI-Controller; für drahtlose Funktionen wird ein zusätzlicher ESP32-C6-MINI eingesetzt, der Wi-Fi 6 und Bluetooth 5 LE bereitstellt. Das ist sinnvoll, weil der P4 selbst keine Funkstrecke mitbringt und die Funkaufgaben sauber ausgelagert werden.

800 × 1280 Displayauflösung, damit passen Menüs, Statusseiten und Bedienfelder sauber auf den Screen.
10-Punkt-Kapazitiv-Touch, gut für mehrfache Eingaben und moderne HMI-Oberflächen.
ESP32-C6 für Wi-Fi 6 und BLE 5, praktisch für drahtlose Anbindung ohne externes Zusatzmodul.
Dual-Mikrofone plus Audio-Codec, damit sind Sprachsteuerung und Audio-Feedback direkt möglich.

Workbench & Anschlüsse

Das Board ist auf integrierte Nutzung ausgelegt und bringt neben Display und Audio auch einen 40-Pin-Header für Erweiterungen mit. Für den Entwickler ist wichtig: Das ist kein nacktes MCU-Board, sondern ein HMI-System mit fertiger Peripherie, also eher Einbauplattform als Steckbrett-Mikrocontroller.

Die Displayanbindung läuft über MIPI DSI mit 2 Lanes, die Kamera über MIPI CSI; dazu kommen USB-C für Versorgung, Programmierung und Debugging sowie ein TF-Karten-Slot für lokale Daten. Das macht Prototyping angenehm, verlangt aber saubere Firmware-Planung für Display, Audio und Funk gleichzeitig.

Praxis-Tipps & Stolperfallen

Die Serie wird mit 0 bis 60°C Betriebstemperatur angegeben, also eher für Innenraum- und Schaltschrankanwendungen als für harte Outdoor-Umgebungen. Bei der 8-Zoll-Variante gibt es außerdem ein optionales Batterie-Setup; ohne Batterie ist die Verdrahtung einfacher, mit Batterie steigt die Integrationsarbeit.

Wichtig ist auch die Unterscheidung zwischen 8-Zoll- und anderen Varianten: Die 8-Zoll-Version nutzt 800 × 1280, während die 7-Zoll-Version 720 × 1280 verwendet. Für Firmware und UI-Layouts sollte man deshalb das Zielmodell genau festlegen, sonst stimmen Skalierung und Touch-Zuordnung nicht sauber.

Für Doku und Praxis sind diese Links nützlich: Herstellerseite, Praxisbericht, Anwendungsübersicht.
