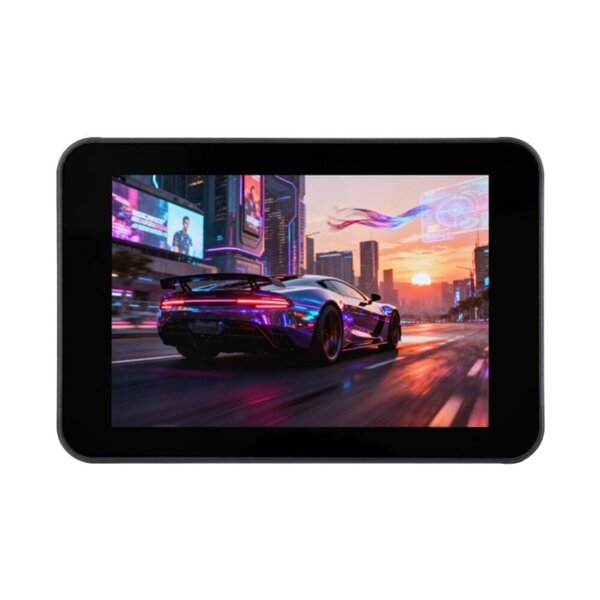

ESP32-D0WDR2-V3 SoC DevBoard 3.5" Touchdisplay 320x480 WiFi BLE Audio

ESP32-D0WDR2-V3 SoC DevBoard 3.5" Touchdisplay 320x480 WiFi BLE Audio - Ansicht 2

ESP32-D0WDR2-V3 SoC DevBoard 3.5" Touchdisplay 320x480 WiFi BLE Audio - Ansicht 3

ESP32-D0WDR2-V3 SoC DevBoard 3.5" Touchdisplay 320x480 WiFi BLE Audio

Name: ESP32-D0WDR2-V3 SoC DevBoard 3.5&quot; Touchdisplay 320x480 WiFi BLE Audio
Brand: Waveshare
SKU: WS32870
Price: 49.95 EUR
Availability: InStock

ESP32-Entwicklungsboard mit 3,5" Touch-Display, Audio, Wi-Fi und BLE für interaktive IoT- und HMI-Anwendungen.

SKU: WS32870 HAN: 32870 Kategorie: ESP32 Hersteller: Waveshare

49,95 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32 3.5inch Touch LCD Development Board

Kompaktes ESP32-Entwicklungsboard mit integriertem 3,5" IPS Touch-Display, Audio-Funktion und drahtloser Konnektivität. Geeignet für interaktive Benutzeroberflächen, IoT-Projekte und Anwendungen mit Sprach- oder Audioausgabe.

Funktionsweise

Das Board basiert auf einem ESP32 mit Xtensa LX6 Prozessor und kombiniert Display, Touch, Audio und Energieverwaltung auf einer Plattform. Das Display wird über SPI angesteuert, während der kapazitive Touch über I2C läuft. Audio-Ein- und Ausgabe erfolgt über den integrierten Codec mit Mikrofon und Lautsprecheranschluss. Die Stromversorgung sowie das Batteriemanagement übernimmt ein dedizierter PMIC.

Produkteigenschaften

ESP32 Prozessor mit bis zu 240 MHz (Single-/Dual-Core)
3,5" IPS Touch-Display mit 320 × 480 Pixeln und 262K Farben
Kapazitiver Touchcontroller FT6336 (I2C)
Display-Treiber ST7796 über SPI
Integrierter Audio Codec (ES8311) mit Mikrofon und Lautsprecheranschluss
Wi-Fi 2.4 GHz (802.11 b/g/n) und Bluetooth 4.2 inkl. BLE
520 KB SRAM, 448 KB ROM, 2 MB PSRAM, 16 MB Flash
USB-C für Stromversorgung, Programmierung und Debugging
RTC (PCF85063) für zeitbasierte Anwendungen
Power-Management IC (AXP2101) mit Batterieunterstützung
TF-Karten-Slot für externe Speicherung
GPIO, UART, I2C und USB Schnittstellen verfügbar

Anwendungsbeispiele

Touch-basierte Benutzeroberflächen (HMI)
IoT Steuer- und Anzeigeeinheiten
Audio- und Sprachsteuerungsprojekte
Smart Home Bedienpanels
Datenvisualisierung mit Display und Touch

Technische Daten

Displaygröße: 3,5 Zoll IPS
Auflösung: 320 × 480 Pixel
Farben: 262K
Helligkeit: 220 cd/m²
Kontrast: 1100:1
Touch: kapazitiv
WLAN: 2.4 GHz
Bluetooth: 4.2 (BR/EDR + BLE)
Speicher: 16 MB Flash, 2 MB PSRAM
Stromversorgung: USB-C oder 3,7V LiPo

Dokumentation

Wiki: ESP32-Touch-LCD-3.5 Wiki

Einordnung

Das Board liegt zwischen klassischen ESP32-Devkits und spezialisierten HMI-Systemen. Durch die Integration von Display, Touch und Audio eignet es sich für komplexere Benutzerinterfaces ohne zusätzliche Hardware. Für einfache Sensorprojekte ist es überdimensioniert, für UI- und IoT-Geräte jedoch deutlich kompakter als modulare Lösungen.
