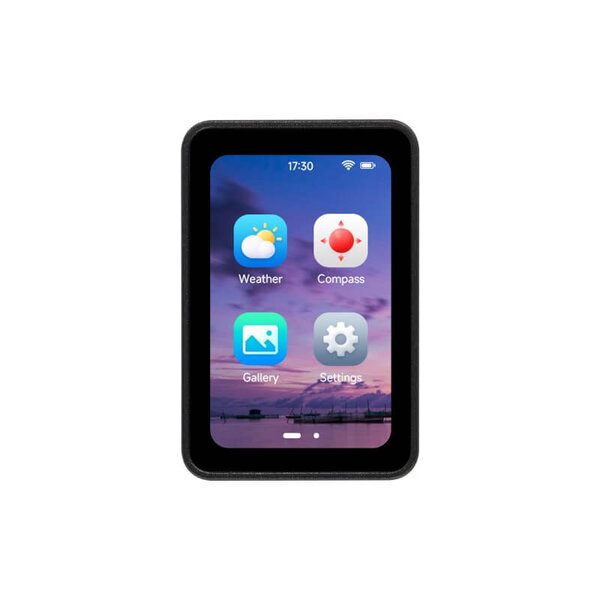

ESP32-C6 Dev Board mit 1.64" AMOLED Touch, Wi-Fi 6 und BLE 5

ESP32-C6 Dev Board mit 1.64" AMOLED Touch, Wi-Fi 6 und BLE 5 - Ansicht 2

ESP32-C6 Dev Board mit 1.64" AMOLED Touch, Wi-Fi 6 und BLE 5 - Ansicht 3

ESP32-C6 Dev Board mit 1.64" AMOLED Touch, Wi-Fi 6 und BLE 5

Name: ESP32-C6 Dev Board mit 1.64&quot; AMOLED Touch, Wi-Fi 6 und BLE 5
Brand: Waveshare
SKU: WS34055
Price: 34.00 EUR
Availability: InStock

ESP32-C6 Board mit 1.64" AMOLED (280×456), kapazitivem Touch, Wi-Fi 6, BLE 5 und QSPI-Anbindung für schnelle, farbstarke UI-Projekte.

SKU: WS34055 HAN: 34055 Kategorie: ESP32 Hersteller: Waveshare

34,00 €

inkl. 20% USt. , zzgl.

2 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-C6 Dev Board mit 1.64" AMOLED (280×456), Wi-Fi 6 und BLE 5

Dieses Board kombiniert einen ESP32-C6 mit einem 1.64" AMOLED-Display und kapazitivem Touch. Die Auflösung von 280×456 Pixeln und 16.7 Mio. Farben ermöglicht flüssige, kontrastreiche Benutzeroberflächen direkt auf dem Mikrocontroller. Durch die QSPI-Anbindung des Displays bleibt genug Bandbreite für Netzwerk-Stacks und Logik.

Gedacht für IoT-Frontends, smarte Controller oder kompakte HMIs, bei denen UI und Konnektivität auf einem Board laufen. Kein externer Grafikcontroller nötig.

Hardware & Architektur

Im Zentrum arbeitet der ESP32-C6 von Espressif – ein RISC-V basierter SoC mit Fokus auf moderne Funkstandards. Neben klassischem BLE bringt er Wi-Fi 6 (802.11ax) mit, was sich bei vielen Clients und geringer Latenz bemerkbar macht.

RISC-V Single-Core MCU – schlanke Architektur, gute Toolchain-Unterstützung, ideal für deterministische IoT-Tasks.
Wi-Fi 6 + BLE 5 – stabilere Verbindungen in dichten Netzwerken, weniger Paketkollisionen bei vielen Geräten.
QSPI-angebundenes AMOLED – höhere Datenrate als SPI, dadurch flüssigere Animationen mit LVGL oder ähnlichen GUIs.
Integrierter kapazitiver Touch – direkte Interaktion ohne zusätzlichen Controller, spart Pins und Verkabelung.

Workbench & Anschlüsse

Das Board ist für den direkten Einsatz gedacht, weniger als klassisches Breadboard-Modul. Die meisten Varianten setzen auf seitliche Pins oder Lötpads im 2.54 mm Raster, teils unbestückt. Vor dem Einsatz lohnt ein Blick ins Pinout.

Logikpegel liegt bei 3.3 V. 5 V an GPIOs vermeiden – Level-Shifter notwendig, wenn du klassische Sensoren anschließt. Versorgung erfolgt typischerweise über USB-C oder 5 V Pin, intern geregelt auf 3.3 V.

Das Display ist fest verdrahtet (QSPI + Touch-Interface), daher sind einige GPIOs belegt. Für I²C, UART oder SPI bleiben aber ausreichend Pins für Sensorik und Peripherie.

Praxis-Tipps & Stolperfallen

AMOLED zieht je nach Helligkeit deutlich Strom. Bei voller Leuchtkraft und aktivem Wi-Fi solltest du mit höherem Verbrauch rechnen – ein schwaches USB-Netzteil führt schnell zu Reboots. Dimmen spart Energie.

Beim Booten belegt der ESP32-C6 bestimmte Pins für Strapping. Wenn du externe Hardware anschließt, prüfe, ob diese Pins beeinflusst werden. Typischer Debug-Fall: Board startet nur sporadisch.

Für GUI-Projekte empfiehlt sich LVGL. Achte darauf, den Framebuffer effizient zu managen – trotz QSPI ist RAM begrenzt. Double Buffering nur, wenn wirklich nötig.

Dokumentation und Ressourcen:

Waveshare Wiki
Espressif ESP32-C6 Dokumentation
