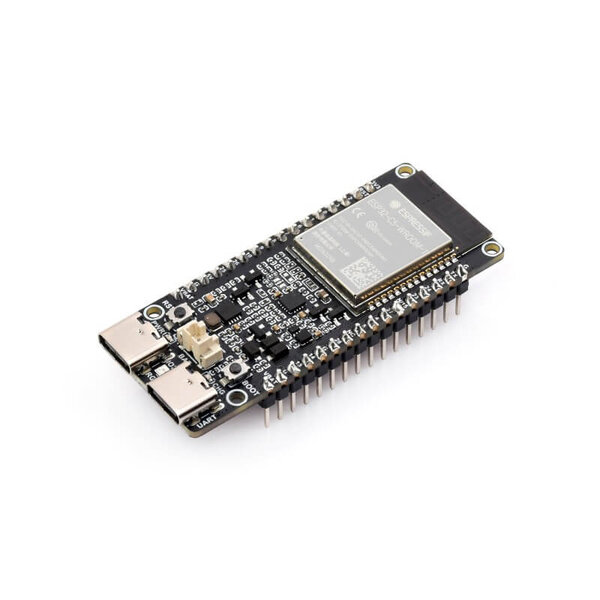

ESP32-C5 Dev Board Wi-Fi 6 Dual-Band, 8MB PSRAM, 32MB Flash mit Header

ESP32-C5 Dev Board Wi-Fi 6 Dual-Band, 8MB PSRAM, 32MB Flash mit Header - Ansicht 2

ESP32-C5 Dev Board Wi-Fi 6 Dual-Band, 8MB PSRAM, 32MB Flash mit Header - Ansicht 3

ESP32-C5 Dev Board Wi-Fi 6 Dual-Band, 8MB PSRAM, 32MB Flash mit Header

Name: ESP32-C5 Dev Board Wi-Fi 6 Dual-Band, 8MB PSRAM, 32MB Flash mit Header
Brand: Waveshare
SKU: WS34241
Price: 22.00 EUR
Availability: InStock

ESP32-C5 Dev Board mit Dual-Band Wi-Fi 6, 240MHz RISC-V, 32MB Flash, PSRAM und vorverlöteten Headern für schnellen Einsatz.

SKU: WS34241 HAN: 34241 Kategorie: ESP32 Hersteller: Waveshare

22,00 €

inkl. 20% USt. , zzgl.

1 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-C5 Dev Board Wi-Fi 6 Dual-Band, 8MB PSRAM, 32MB Flash mit Header

Diese Variante des ESP32-C5 Development Boards kommt mit bereits verlöteten Stiftleisten. Dadurch kannst du das Board direkt ins Breadboard stecken oder per Dupont-Kabel verbinden, ohne erst zum Lötkolben greifen zu müssen.

Technisch entspricht es der Version mit ESP32-C5-WROOM-1, Dual-Band Wi-Fi 6 und großzügigem Speicher (32 MB Flash + PSRAM). Der Unterschied liegt im Handling auf der Werkbank.

Hardware & Architektur

Der ESP32-C5 bringt erstmals Dual-Band Wi-Fi 6 in einem kompakten Mikrocontroller-Modul. Neben 2.4 GHz steht auch 5 GHz zur Verfügung – relevant, wenn du in überfüllten WLAN-Umgebungen arbeitest.

Dual-Band Wi-Fi 6 (802.11ax) – stabilere Verbindungen und weniger Interferenzen im 5 GHz-Band.
240 MHz RISC-V CPU – genug Leistung für verschlüsselte Verbindungen, Webserver und Echtzeit-Tasks.
32 MB Flash + PSRAM – große Firmware, Dateisysteme oder GUI-Assets ohne externen Speicher.
Integrierte PCB-Antenne – kein RF-Design nötig, direkt einsatzbereit für Prototyping.

Workbench & Anschlüsse

Die vorverlöteten Header im 2.54 mm Raster machen das Board breadboard-tauglich. Ideal für schnelle Tests mit Sensoren, Displays oder Aktoren. Kein mechanischer Aufbau nötig – einstecken reicht.

Alle GPIOs arbeiten mit 3.3 V Logik. Für 5 V-Peripherie brauchst du Level-Shifter. Die Stromversorgung erfolgt über USB oder 5 V-Pin, intern geregelt auf 3.3 V.

Typische Interfaces wie I²C, SPI und UART sind frei nutzbar, allerdings sind einige Pins durch das Funkmodul belegt. Pin-Multiplexing erfolgt über ESP-IDF oder Arduino-Core.

Durch die feste Antenne solltest du beim Aufbau Abstand zu Metallflächen halten, um die Signalqualität nicht unnötig zu verschlechtern.

Praxis-Tipps & Stolperfallen

Wi-Fi 6 im Dual-Band-Betrieb erhöht die Anforderungen an die Stromversorgung. Instabile 5 V-Quellen führen schnell zu Verbindungsabbrüchen oder Boot-Loops. Ein solides Netzteil zahlt sich aus.

Die typischen ESP-Strapping-Pins gelten auch hier. Wenn du Sensoren direkt anschließt, prüfe, ob diese Pins beim Booten beeinflusst werden. Besonders bei Breadboard-Aufbauten ein häufiger Fehler.

Das große Flash erlaubt OTA-Updates mit mehreren Images. Achte auf passende Partitionstabellen, sonst nutzt du den Speicher nicht effizient.

Dokumentation und Ressourcen:

Waveshare Wiki
Espressif ESP32-C5 Dokumentation
