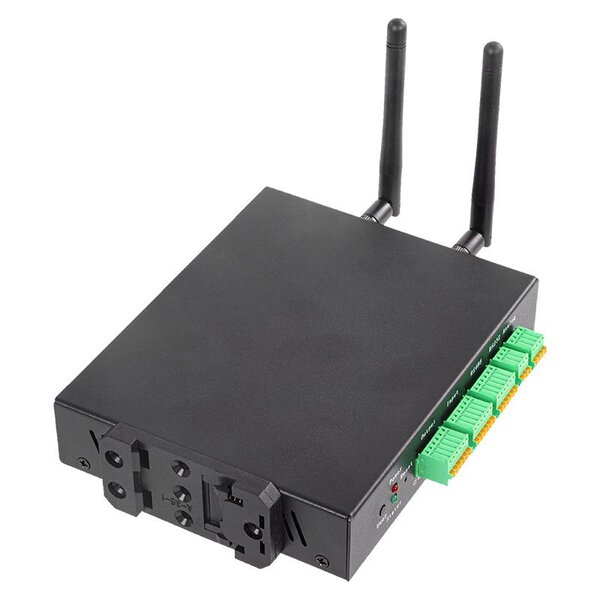

EDATec CM4 Industrial - RS232 - RS485 - 12-Bit ADC - DPDT Relais - ETH

Das CM4 Industrial Board von EDATec, basierend auf dem Raspberry Pi CM4, ist eine Hauptplatine, die sich auf die Integration industriell genutzter serieller Schnittstellen wie RS485 oder RS232 spezialisiert hat.

Dies erleichtert erheblich die Steuerung und Datenerfassung anderer RS485-, RS232- oder anderer serieller Peripheriegeräte. (Bitte überprüfen Sie die Spezifikationen für weitere Informationen)

Spezifikationen

• CM4 Board

  • Broadcom BCM2711 Quad-Core Cortex-A72 (ARM v8) 64-Bit-SoC @ 1,5 GHz
  • Unterstützte Protokolle: H.265 (HEVC) (bis zu 4Kp60 Decodierung), H.264 (bis zu 1080p60 Decodierung, 1080p30 Codierung), OpenGL ES 3.1, Vulkan 1.0
  • RAM-Speicher: 4GB LPDDR4-3200 SDRAM
  • Speicher
    • Integrierter 8GB eMMC Flash
    • MicroSD-Steckplatz
    • Onboard 32Mbits / 4 MBytes SPI Flash

Board-Schnittstellen

• Kommerziell:

  • 1 × HDMI Out (Typ A)
  • 1 × FPC HDMI-Touch-Display
  • 1 × FPC DSI-Touch-Display
  • 1 × FPC CSI, unterstützt Raspberry Pi Offizielle 5MP & 8MP Kameras
  • 1 × Gigabit-Ethernet (10/100/1000M), unterstützt PoE-Funktion (möglich mit Raspberry PoE HAT)
  • 1 × Fast-Ethernet (10/100M)
  • 2 × USB 2.0 Typ-A
  • 1 × Micro-USB 2.0 für eMMC Flash (im Gehäuse)
  • 2,4 GHz / 5,0 GHz IEEE 802.11 b/g/n/ac kabelloses und Bluetooth 5,0 BLE und Antenne.

• Industriell

  • 2 × RS485, 6-Pin-Terminal
  • 1 × RS232, 3-Pin-Terminal
  • 3 × 12-Bit-ADC-Kanäle, 4-Pin-Terminal
  • 2 × Isolierte DI, unterstützt trockene / nasse Kontakte
  • 1 × DPDT-Relais, 6 Pin Terminal
  • 1 × RTC mit CR 1220 Backup
  • 1 × Einstellbare Lüftersteuerung, 3-Pin-Wafer-Stecker und Summer

• Erweiterung

  • 1 × 1-Lane mini-PCIe-Steckplatz, 1 × USB 2.0, unterstützt 4G-Modul
  • 1 × Standard Raspberry Pi 40-PIN GPIO
  • 1 × Seriell (TTL) und 4-Pin-DIP-Stecker
  • 2 × USB 2.0, 4-Pin-DIP-Stecker
  • 1 × Nicht-isolierte IO, 2-Pin-DIP-Stecker

Betriebsspezifikationen

• Stromversorgung

  • 8 ~ 36V Gleichstrom*
  • DC-Buchse oder optionaler 2-Pin-Terminalblock

• Indikator

  • 1 × Leistungsanzeige mit roter LED
  • 1 × Statusanzeige mit grüner LED

• Tasten

  • 1 × System-Reset-Taste
  • 1 × Benutzertaste

• Betriebsumgebung

  • Temperatur: ~25 - 50°C
  • Luftfeuchtigkeit: 10 - 60%

• Gehäuse:

  • Schwarzes Aluminiumgehäuse mit zwei Antennenlöchern (bei Installation einer 4G-Netzwerkkarte)
  • Abmessungen (L × B × H)
    • 147 × 119 × 28 mm
  • Befestigungsoptionen
    • DIN-Montage
    • Wandmontage

Hinweis

Netzteil nicht im Lieferumfang enthalten!

Dokumentation

Datenblatt CM4 Industrial
