Beschreibung

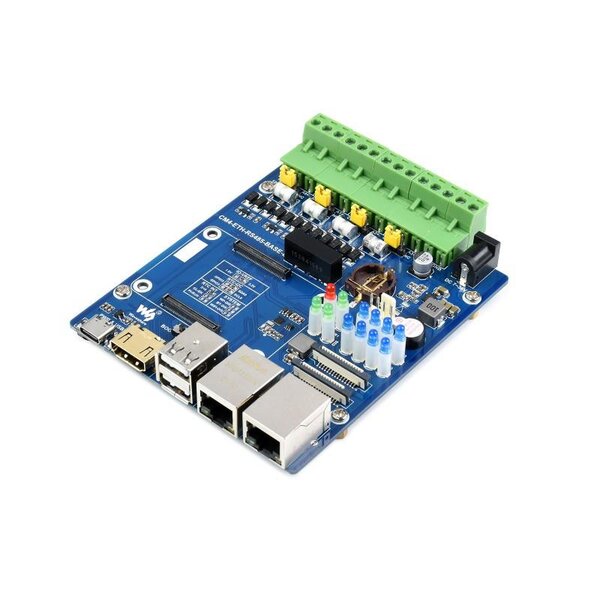

Die Dual ETH Quad RS485 Basisplatine wurde speziell für das Raspberry Pi Compute Module 4 entwickelt und bietet mehrere Schnittstellen (Dual ETH / RS485 / CSI / FAN / HDMI / Micro SD / USB) an. Es weist einen Standard-CM4-Anschluss, ist kompatibel mit allen Varianten des Compute Module 4 und eignet sich für Raspberry Pi-Anwendungen, die eine Mehrkanal-RS485-Kommunikation oder einen anderen industriellen Kontext erfordern.
Spezifikationen
- CM4 socket: kompatibel mit allen CM4-Varianten
- Netzwerk: Gigabit Ethernet RJ45 connector, 100M Ethernet RJ45 connector
- Connector: Isolierte RS485 × 4, Stromversorgungs-Schraubklemme × 1
- USB: USB 2.0 Typ A × 2
- Kamera: MIPI CSI-2 port × 2 (15pin 1.0mm FPC connector)
- Video: HDMI port × 1, unterstützt 4K 30fps output
- RTC: Echtzeituhr mit Batteriesteckplatz und Möglichkeit, Compute Module 4 zu aktivieren
- Speicher: MicroSD-Kartensteckplatz für Varianten des Compute Module 4 Lite (ohne eMMC)
- Fan header: ermöglicht Geschwindigkeitseinstellung, 5V
- Indicator: Power indicator × 1, CM4 status indicator × 1, User LED × 2, RS485 communication indicator × 8
- Power input: 7-36V
- Größe: 93.6 × 108.8mm
