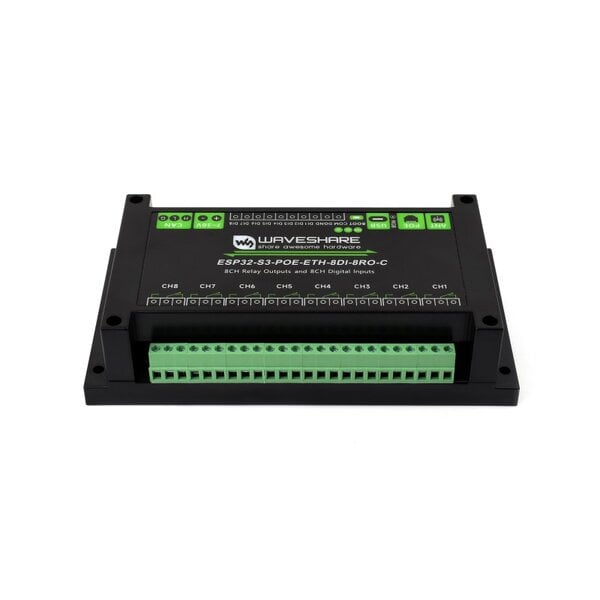

8 Kanälen Relaismodul mit ESP32-S3 WiFi, PoE, isolierter CAN-Schnittstelle, Dual-Core 240?MHz, Industrie-Gehäuse

8 Kanälen Relaismodul mit ESP32-S3 WiFi, PoE, isolierter CAN-Schnittstelle, Dual-Core 240?MHz, Industrie-Gehäuse - Ansicht 2

8 Kanälen Relaismodul mit ESP32-S3 WiFi, PoE, isolierter CAN-Schnittstelle, Dual-Core 240?MHz, Industrie-Gehäuse - Ansicht 3

8 Kanälen Relaismodul mit ESP32-S3 WiFi, PoE, isolierter CAN-Schnittstelle, Dual-Core 240?MHz, Industrie-Gehäuse

Name: 8 Kan&auml;len Relaismodul mit ESP32-S3 WiFi, PoE, isolierter CAN-Schnittstelle, Dual-Core 240?MHz, Industrie-Geh&auml;use
Brand: Waveshare
SKU: WS31284
Price: 50.00 EUR
Availability: InStock

Industrielles 8-Kanal-Relaismodul mit ESP32-S3, WiFi, Bluetooth, PoE, isolierter CAN-Schnittstelle, digitalem Eingang, RTC, Audiofunktionen und TF-Karten-Slot. Hutschienenmontagefähig, ideal für smarte Industrieanwendungen.

SKU: WS31284 HAN: 31284 Kategorie: ESP32 Hersteller: Waveshare

50,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

ESP32-S3 WiFi 8-Kanal Relaismodul mit PoE, CAN und Industriegehäuse

Das ESP32-S3 8-Kanal WiFi Relaismodul wurde für industrielle Anwendungen entwickelt und bietet umfangreiche Funktionen wie WLAN, Bluetooth, isolierte CAN-Schnittstelle, PoE-Ethernet, digitale Eingänge, Audioverarbeitung, Echtzeituhr und galvanische Trennung. Es eignet sich ideal für den Einsatz in Steuerungen, Automatisierungen und vernetzten IoT-Systemen.

Hauptmerkmale

ESP32-S3R8: Dual-Core LX7, 32-Bit, bis 240 MHz
Netzwerk: WiFi (802.11 b/g/n), Bluetooth 5 (BLE/Mesh)
8 Relais: je ≤ 10 A @ 250 V AC / 30 V DC, optisch isoliert
8 Digitaleingänge: 5–36 V, passiv/aktiv, NPN oder PNP, mit Optokoppler-Isolation
Isolierter CAN-Bus: mit 120 Ohm Abschlusswiderstand (jumperfähig)
PoE (nur C-Version): IEEE 802.3af-konform, Strom & Netzwerk über ein Kabel
Speicher: 8 MB PSRAM, 16 MB Flash
RTC-Chip: PCF85063 mit Akkupufferung (AXP2101)
TF-Kartenslot: für Datenlogger oder Medienanwendungen
Audio: Dual digitales Mikrofonarray, Echo-Unterdrückung (ES7210)
USB-C: zur Stromversorgung, Debugging und Firmware-Download
Gehäuse: ABS-Hutschienenmontage, 175 × 90 × 40 mm

Schutz und Isolation

TVS-Schutz, ESD-Schutz, Surge Protection
Optokoppler-Isolation für Ein- und Ausgänge
Vollständige Netzteiltrennung für sichere Feldanbindung

Weitere Ausstattung

WS2812 RGB-LED steuerbar per GPIO
RGB-Status-LEDs: Power, TX, RX
Buzzer zur Statussignalisierung
8-Pin-Header für UART, GPIOs und I2C-Erweiterungen

Typen & Varianten

ESP32-S3-ETH-8DI-8RO-C: Standard-Ethernet + CAN
ESP32-S3-POE-ETH-8DI-8RO-C: PoE + CAN + Relais + Digitaleingänge

Typische Anwendungen

Industrielle Steuerungen & Automatisierung
Gebäudeautomation & Smart Home
Edge-Computing & vernetzte Datenlogger
Sprachsteuerung & Audioanalyse (nahe/feldweit)

Ressourcen & Dokumentation

Offizielle Wiki-Seite mit Schaltplänen, Treibern und Beispielen
