Beschreibung

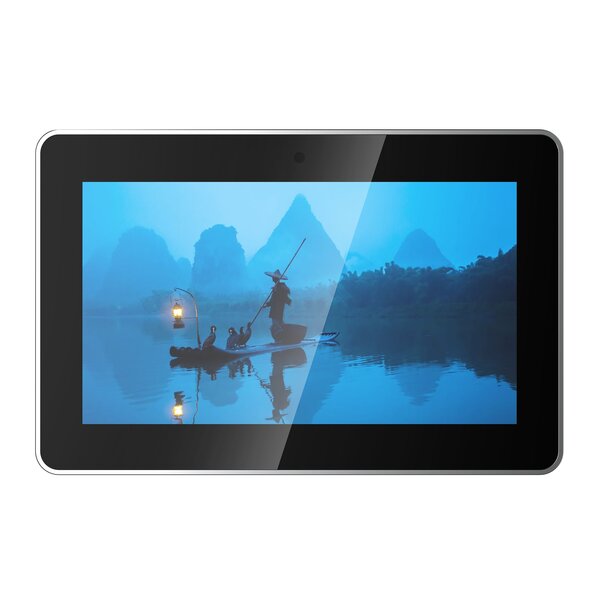

Das industrietaugliche LCD-Touch-Panel inklusive Gehäuse für den Raspberry Pi 5 von EDATec ermöglicht die zusätzliche Verwendung eines Monitors. Das Aluminium-CNC-Gehäuse und das Gehäuse aus Blech in einem lüfterlosen Design mit exzellenter Kühlleistung verfügt über zusätzliche Montagevorrichtungen, um das Gerät als eingebetteten Bildschirm mit Touch-Funktion zu verwenden. Diese Konfiguration enthält bereits einen Raspberry Pi 5 4GB, einen 128GB SSD Speicher, einen PoE-Modul, einen RS282- sowie einen RS485-Port (im Gehäuse verbaut).
Hinweis: Treiber/Abbild sowie weitere Produktinformationen in der Dokumentation enthalten.
Technische Daten
- LCD-Typ: TFT
- LCD-Größe: 7,0(") Zoll (17,78 cm)
- Gehäusematerial: Aluminium
- Farbe: Schwarz
- Auflösung: 1024 × 600px
- Anzahl der Farben: 16,7 Millionen
- Hintergrundbeleuchtung: LED
- Luminanz: 400 cd/m²;
- Kontrastverhältnis: 800:1
- Touchscreen: Multi-Touch kapazitiv (bis zu 10 Berührungspunkte gleichzeitig)
- Aktiver Bereich: 154,21 mm (H) × 85,92 mm (V)
- Touch-Typ: Kapazitiv
- Betrachtungswinkel: 85° (L)/85° (R)/85° (U)/85° (D)
- Kommunikationsprotokoll: I2C
- Öberflächengrad Displayglas : 6H
- Gewicht: ~900 g
- Abmessungen (mm): 188 × 123 × 39 mm (B × T × H)
- Anschlüsse:
- Audio OUT: 1 × 3,5 mm Audio-Klinkenbuchse (grün), Stereo-Audioausgang
- Audio IN: 1 × 3,5 mm Audio-Klinkenbuchse (rot), Stereo-Audioeingang
- RS485: 1 × RS485-Port, 3-Pin Phoenix-Klemmen (3,5 mm Abstand) mit 120Ω-Abschlusswiderstand (Signale: GND/A/B)
- RS232: 1 × RS232-Port, 3-Pin Phoenix-Klemmen (3,5 mm Abstand) (Signale: GND/TX/RX)
- Ethernet: 1 × RJ45-Port, adaptiv für 10/100/1000M-Netzwerke; PoE-Unterstützung über Erweiterungsmodul
- USB 2.0: 2 × USB 2.0 Typ-A-Anschlüsse, bis zu 480 Mbps pro Kanal
- USB 3.0: 2 × USB 3.0 Typ-A-Anschlüsse, bis zu 5 Gbps pro Kanal
- Micro SD-Kartensteckplatz: Unterstützt Booten des Betriebssystems von SD-Karte
- Lautsprecher: 1 × PA-Ausgang, integrierter 4Ω 3W-Lautsprecher
- Kann als eingebettetes Display installiert werden
Lieferumfang
- 1x 7,0"-Industrie-LCD-Touchpanel inkl. Raspberry Pi 5 4GB - 128GB SSD sowie PoE Modul (eingebaut)
- 4x Schnallen inklusive
- 4x M4 × 8 Schrauben
- 4x M4 × 16 Schrauben
