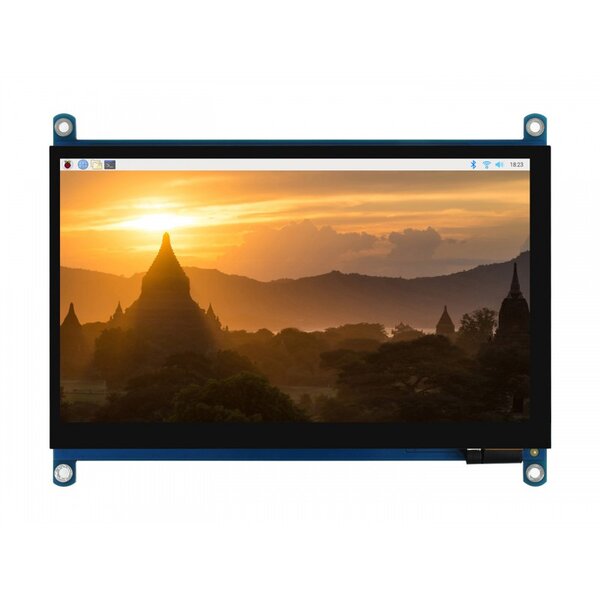

7" QLED Quantum Dot Touch Display - 1024x600

Entdecken Sie Waveshares 7" QLED Quantum Dot Display mit einer Auflösung von 1024x600 und kapazitivem Touchscreen. Es bietet eine stabile Leistung über das LCD FFC-Kabel mit einer anti-interferenz-Design und ermöglicht optimierte Anzeigeeffekte durch VCOM-Spannungsanpassung. Der Bildschirm unterstützt reibungslose Bedienung mit präziser Multi-Touch-Steuerung und vermeidet Flackern oder Berührungsfehler dank der breiten Spannungseingangsunterstützung von 4-5,5 V und einer Low-Drop-Ideal-Diode-Isolierung. Mit OSD-Menükonfigurationsbuttons, Audioausgängen und einer gehärteten Glasplatte bietet es ein Premium-Visueller und audiovisueller Erfahrung für eine Vielzahl von Anwendungen.

Das 7-Zoll QLED Quantum Dot Display bietet ein immersives Seherlebnis mit einem 1024x600 IPS-Panel und einem Betrachtungswinkel von 170 Grad. Der kapazitive Touchscreen ermöglicht bis zu 5 gleichzeitige Berührungen und die Übertragung der Berührungsdaten erfolgt über Micro-USB. Mit einstellbarer Helligkeit und Kontrast über das OSD-Menü, Audioausgabeoptionen und stabiler Leistung ohne Flackern oder Berührungsfehler liefert der Bildschirm atemberaubende visuelle und intuitive Touchsteuerung. Genießen Sie ein hochwertiges Anzeigeerlebnis mit Unterschied.

Eigenschaften:

• Bildschirmgröße: 7 Zoll / 17,92 cm
• Auflösung: 1024 x 600
• Anzeigeschnittstelle: HDMI
• Anzeigepanel: IPS
• Betrachtungswinkel: 170°
• Hintergrundbeleuchtung: QLED Quantum Dot
• Toucheingabe (bis zu 5 Eingaben gleichzeitig*)
• Touchdatenübertragung über Micro-USB
• Gehärtetes Oberflächenglas
• OSD-Menü für Helligkeit / Kontrast
• Audioausgabe:
  • 1 x 3,5mm Klinkenbuchse
  • 4-Pin Steckbuchse (Male Header, 2,54mm Pitch)
• Farbraum QLED Display:
  • NTSC 78%
  • SRGB 92%
• Unterstützte Geräte und Betriebssysteme:
  • Raspberry Pi
    • Raspberry Pi OS mit 5-fach Toucheingabe (keine Treiber nötig)
    • Ubuntu / Kali / WIN10 IoT mit Singletoucheingabe (keine Treiber nötig)
    • Retropie
  • Jetson Nano
    • Ubuntu mit Singletoucheingabe (keine Treiber nötig)
  • Windows
    • ab Windows 7; 5-fach Toucheingabe (kein Treiber nötig)
  • Spielekonsolen
    • Xbox
    • Playstation
    • Nintendo
    • etc.

*abhängig von Betriebssystem

Zusätzliche Hinweise (Rückseite der Platine)

1. LCD FFC-Kabel mit anti-interferenz-Design, stabiler für industrielle Anwendungen
2. VCOM-Spannungsanpassung zur Optimierung der Anzeigeeffekte
3. USB-Protokollübersetzer, der das Berühigungssignal in das standardmäßige Multi-Punkte-Berührungsprotokoll umwandelt, um eine reibungslose Multi-Punkte-Berührungssteuerung zu erreichen
4. 4~5,5V weiter Eingangsbereich für USB-Stromversorgung, um Flackern oder Berührungsfehler zu vermeiden, die durch niedrige USB-Spannung verursacht werden
5. Niedrige Ausfall-Ideal-Dioden-Isolierung, wenn sowohl die Touch- als auch die Power Only-Leitungen an eine Stromquelle angeschlossen sind, wird nur diejenige mit höherer Leistungsfähigkeit als Stromversorgung verwendet. Die beiden Stromeingänge sind vollständig voneinander isoliert, um einen Ausfall zu verhindern
6. Zwei Audioausgänge für Kopfhörer und Lautsprecher, jeder Lautsprecherausgang unterstützt eine 2,6W-PA-Schaltung
7. OSD-Menü-Konfigurationstasten zur Einstellung der Hintergrundbeleuchtung (über Software) und der Anzeigefarbe
8. DC-DC-LCD-Treiber-Schaltung, geringe Erwärmung bei Langzeitbetrieb

Dokumentation

7" QLED Display Wiki
