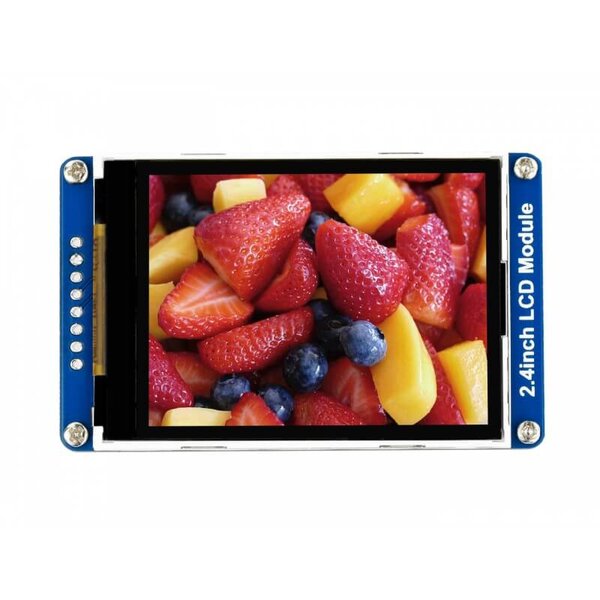

2,4 Zoll TFT LCD Display Modul - 240x320 - 65K RGB - ILI9341

2,4 Zoll TFT LCD Display Modul - 240x320 - 65K RGB - ILI9341 - Ansicht 2

2,4 Zoll TFT LCD Display Modul - 240x320 - 65K RGB - ILI9341 - Ansicht 3

2,4 Zoll TFT LCD Display Modul - 240x320 - 65K RGB - ILI9341

Name: 2,4 Zoll TFT LCD Display Modul - 240x320 - 65K RGB - ILI9341
Brand: Waveshare
SKU: WS18366
Price: 16.00 EUR
Availability: InStock

Das 240x320 TFT LCD Display Modul mit 65k RGB-Farben für einen klaren und farbenfrohen Anzeigeeffekt und einer Auflösung von 240 × 320 Pixeln bietet eine großartige Möglichkeit zur kompakten Visualisierung für Ihr nächstes DIY-Projekt. Es enthält auch Entwicklungsressourcen und Beispiele für den Raspberry Pi, das Arduino oder STM32, um die Integration zu erleichtern.

SKU: WS18366 HAN: 18366 Kategorie: Sensoren & Module Hersteller: Waveshare

16,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Eigenschaften

240×320 Auflösung, 65K RGB Farben
SPI-Schnittstelle mit Unterstützung für Controller-Platinen wie Raspberry Pi/Arduino/STM32
Wird mit Entwicklungsressourcen geliefert (Beispiele für Raspberry Pi/Arduino/STM32). Konsultieren Sie die Dokumentationsseite für weitere Informationen.
Die Logikspannung hängt von der verwendeten Stromversorgung ab, mit der das Display betrieben wird (PSU mit 5V Spannung entspricht einem Logikpegel von 5V und umgekehrt).

Spezifikationen

Betriebsspannung: 3,3V / 5V
Auflösung: 240 × 320 Pixel
Kommunikationsschnittstelle: 4-Draht-SPI-BUS
Display-Größe: 36,72 × 48,96mm
Display-Panel: TFT
Pixelgröße: 0,153 × 0,153mm
Treiber: ILI9341
Abmessungen: 70,50 × 43,30mm

Pinbelegung LCD

VCC: Stromversorgung (3,3V/5V Eingang)
GND: Masse
DIN: SPI-Daten Eingang
CLK: SPI-Takt Eingang
CS: Chip-Auswahl, aktiv niedrig
DC: Daten/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
RST: Rückstellung, aktiv niedrig
BL: Hintergrundbeleuchtung

Dokumentation

WIKI: 2.4inch_LCD_Module
