2-Kanal 12V Relaismodul ohne Optokoppler

Name: 2-Kanal 12V Relaismodul ohne Optokoppler
Brand: TIPA
SKU: SER596
Price: 3.00 EUR
Availability: InStock

Kompaktes 2-Kanal-Relaismodul für 12V Versorgung ohne Optokoppler, geeignet für einfache Schaltaufgaben an zwei Lastkreisen in Embedded- und Steuerprojekten.

SKU: SER596 GTIN: 8595563729021 Kategorie: Sensoren & Module Hersteller: TIPA

3,00 €

inkl. 20% USt. , zzgl.

5 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

2-Kanal 12V Relaismodul ohne Optokoppler

Dieses Modul bietet zwei Relaiskanäle für einfache Schaltaufgaben mit 12V Versorgungsspannung. Es ist die passende Lösung, wenn zwei Lasten getrennt geschaltet werden sollen und dabei kein optisch entkoppelter Eingangspfad benötigt wird.

Für Laboraufbauten, kleine Steuerungen und Automatisierungsprojekte ist das oft die direkte, unkomplizierte Variante. Weniger Bauteile bedeuten weniger Platzbedarf und meist auch weniger Verdrahtungsaufwand im Gehäuse.

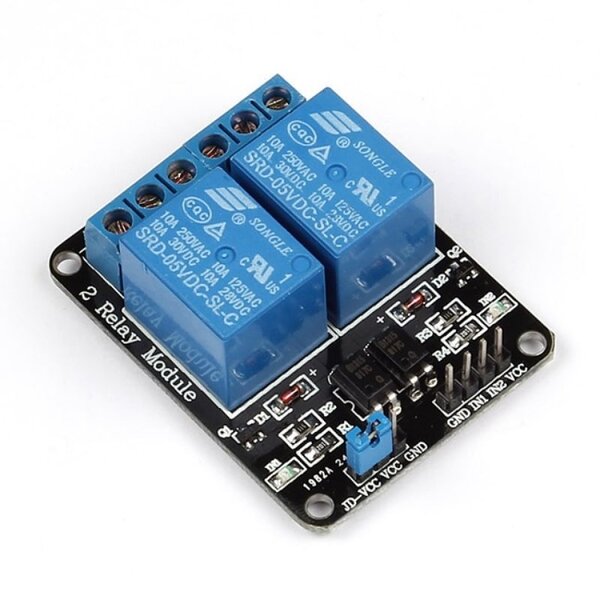

HINWEIS: Dies ist eine 12V Relais Module, das Produktfoto dient nur der Veranschaulichung

Hardware & Schaltfunktion

Die zwei Relais erlauben das Schalten von zwei unabhängigen Verbrauchern über die üblichen Kontaktpfade. Solche Module werden typischerweise eingesetzt, um Lampen, kleine Motoren, Ventile oder andere Lasten über ein Steuersignal zu schalten.

Zwei getrennte Kanäle, damit zwei Lasten unabhängig voneinander geschaltet werden können.
12V Versorgung, passend für Steuerungen mit vorhandener 12V-Schiene.
Ohne Optokoppler, dadurch einfacher Aufbau und geringere Bauteildichte.
Kompakte Bauform, praktisch für enge Schaltschränke und kleine Gehäuse.

Workbench & Anschlüsse

Bei Modulen ohne Optokoppler ist die gemeinsame Masseführung besonders wichtig, weil Eingang und Versorgung nicht galvanisch getrennt sind. Das erleichtert zwar die Verdrahtung, verlangt aber saubere Pegel und eine passende Treiberschaltung.

Für Mikrocontroller bedeutet das: Nicht blind direkt an einen GPIO anschließen, sondern vorher prüfen, ob der Ausgangsstrom und die Logikpegel zum Modul passen. Bei Bedarf gehört ein Treibertransistor oder ein geeignetes Treiber-IC dazwischen.

Praxis-Tipps & Stolperfallen

Relaismodule sind für AC- und DC-Lasten nützlich, aber die Kontaktbelastbarkeit muss immer zum konkreten Verbraucher passen. Einschaltströme bei Motoren, Trafos oder LED-Netzteilen sind oft deutlich höher als der Nennstrom.

Da kein Optokoppler verbaut ist, ist das Modul eher für einfache, kostensensitive Projekte als für maximale Störfestigkeit gedacht. Wer in rauer Umgebung arbeitet, sollte zusätzliche Schutzmaßnahmen wie Freilauf, Entstörung und saubere Leitungsführung einplanen.

Dokumentation: Produktseite, Datenblatt.
