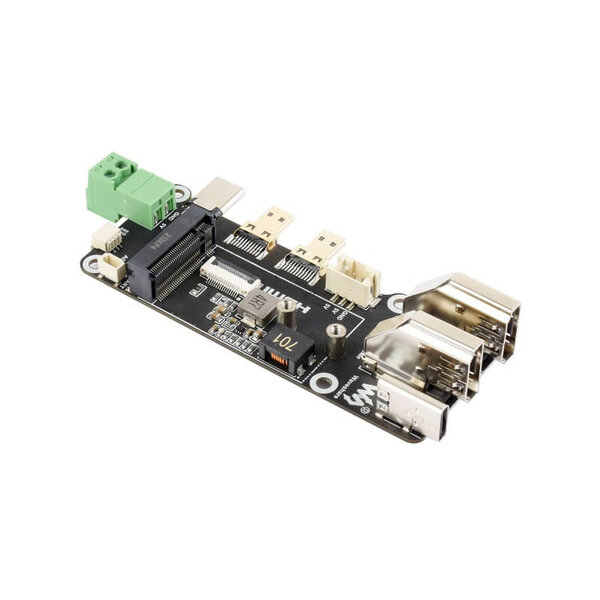

PCIe-zu-M.2-Multifunktionsadapter für Raspberry Pi 5 – 4K-Ausgabe – NVMe-SSD-Unterstützung

PCIe-zu-M.2-Multifunktionsadapter für Raspberry Pi 5 – 4K-Ausgabe – NVMe-SSD-Unterstützung - Ansicht 2

PCIe-zu-M.2-Multifunktionsadapter für Raspberry Pi 5 – 4K-Ausgabe – NVMe-SSD-Unterstützung - Ansicht 3

PCIe-zu-M.2-Multifunktionsadapter für Raspberry Pi 5 – 4K-Ausgabe – NVMe-SSD-Unterstützung

Name: PCIe-zu-M.2-Multifunktionsadapter f&uuml;r Raspberry Pi 5 &ndash; 4K-Ausgabe &ndash; NVMe-SSD-Unterst&uuml;tzung
Brand: Waveshare
SKU: WS33024
Price: 15.00 EUR
Availability: InStock

Der PCIe-zu-M.2 Multifunktionsadapter ist eine leistungsstarke Erweiterungsplatine, die speziell für den Raspberry Pi 5 entwickelt wurde. Er ermöglicht die Hochgeschwindigkeits-NVMe-SSD-Anbindung über die onboard PCIe-Schnittstelle und vereinfacht gleichzeitig Display-Anschlüsse sowie die Stromversorgung. Mit Unterstützung für duale 4K-HDMI-Ausgänge und flexible Stromversorgungsoptionen verbessert dieser Adapter die Speicherleistung und die Erweiterbarkeit des Systems erheblich.

SKU: WS33024 HAN: 33024 Kategorie: Raspberry Pi Hersteller: Waveshare

15,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Beschreibung

Indem der Raspberry Pi 5 direkt von einer NVMe-SSD booten kann, liefert der Adapter deutlich höhere Lese- und Schreibgeschwindigkeiten im Vergleich zu herkömmlichen microSD-Speichern, was ihn ideal für anspruchsvolle Anwendungen und professionelle Einsatzbereiche macht.

Merkmale

Für Raspberry Pi 5 über die native 16-polige PCIe-Schnittstelle konzipiert
Unterstützt NVMe-M.2-SSDs für Hochgeschwindigkeitsspeicher
Kompatibel mit M.2 2230- und 2242-Formfaktoren
Unterstützt PCIe Gen2- und Gen3-Modi
Ermöglicht Raspberry Pi 5 direktes Booten von NVMe-SSD
Duale HDMI-Ausgänge mit Unterstützung bis zu 4K-Auflösung
Micro-HDMI-zu-Standard-HDMI-Konvertierung für einfachere Display-Anbindung
Zwei Stromversorgungsoptionen: USB Type-C oder Schraubklemme
Kompaktes Design, optimiert für Embedded- und Desktop-Setups

Funktionalität und Technische Übersicht

Der Adapter wird über das dedizierte 16-polige PCIe-Interface des Raspberry Pi 5 mit flexiblen Flachbandkabeln verbunden und bietet direkten Zugriff auf den PCIe-Bus für NVMe-SSDs. Dies ermöglicht Hochdurchsatz-Datenübertragungen, verbessert die Systemreaktionszeiten, Bootzeiten und die Gesamtleistung erheblich.

Neben der Speichererweiterung wandelt der Adapter die micro-HDMI-Ausgänge des Raspberry Pi 5 in Standard-HDMI-Buchsen um, wodurch die Verbindung zu gängigen Monitoren erleichtert wird und duale 4K-Display-Konfigurationen unterstützt werden. Die Stromversorgung kann entweder über einen USB Type-C-Anschluss oder über eine Schraubklemme erfolgen, was Flexibilität für Desktop-, Embedded- oder Industrieinstallationen bietet.

Typische Anwendungen

Leistungsstarke Raspberry Pi 5 Desktop-Systeme
NVMe-basierte Boot- und Speichererweiterung
Duale 4K-Multimedia- oder Workstation-Setups
Edge-Computing- und Datenverarbeitungsplattformen
Embedded-Systeme, die schnellen und zuverlässigen Speicher benötigen
Entwicklungs-, Test- und Prototyping-Umgebungen

Praktische Hinweise

Bei der Verwendung von Hochleistungs-NVMe-SSDs wird eine angemessene Kühlung und eine stabile Stromversorgung empfohlen, um einen zuverlässigen Betrieb zu gewährleisten. Das Booten von NVMe erfordert die entsprechende Firmware- und Betriebssystemkonfiguration auf dem Raspberry Pi 5. Stellen Sie sicher, dass der SSD-Formfaktor (2230 oder 2242) vor der Installation unterstützt wird.

Technische Daten

Host-Kompatibilität: Raspberry Pi 5
Schnittstelle: PCIe über 16-poliges FFC-Kabel
Unterstützter SSD-Typ: M.2 NVMe (2230 / 2242)
PCIe-Modi: Gen2, Gen3
Display-Ausgang: Dual HDMI, bis zu dual 4K
Stromversorgung: USB Type-C oder Schraubklemme
Boot-Unterstützung: NVMe-SSD-Boot unterstützt

Lieferumfang

Pi5 Connector Adapter (C) × 1
FFC 16-poliges Kabel (~100 mm) × 2
3-poliges Kabel (100 mm) × 1
3-poliges Squid-Kabel (100 mm) × 1
SSD-Montageschraube × 1

Dokumentation

Hersteller-Wiki – Pi5 Connector Adapter (C)
