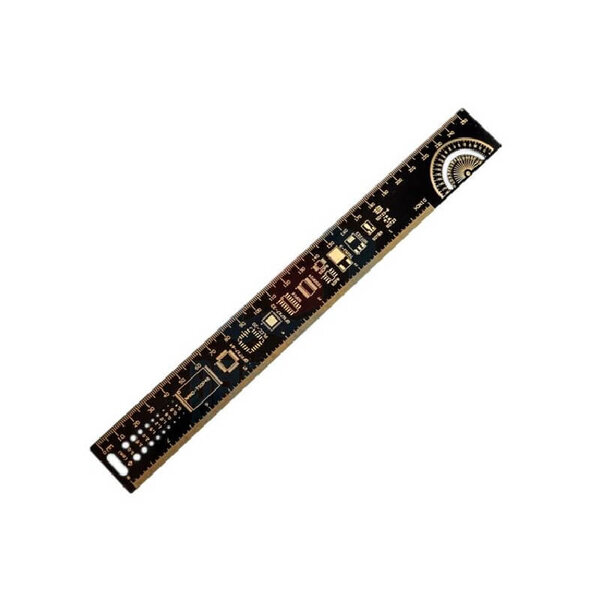

Als Sie zum ersten Mal eine oberflächenmontierte Komponente gelötet haben, waren Sie vielleicht überrascht: "Das sind wirklich kleine Teile!" und es gibt auch Dutzende verschiedener Namen! QFN, LQFP32, SOIC, SOP, SOT23, TO-92, was bedeuten sie und wie können Sie ihre Größe bestimmen? Jetzt können Sie eine Referenzplatine griffbereit haben, mit diesem schicken PCB-Referenzlineal.
Dieses ca. 25 cm lange Standarddicken-FR4-Goldplatten-Lineal enthält die gängigsten Gehäuse für Komponenten, auf die Sie stoßen werden. Es verfügt auch über eine Schriftgrößenübersicht, ein Leiterbahnbreiten-Diagramm und eine Reihe von Bohrungen in AWG-Größen, sodass Sie Ihre Drahtstärken beurteilen können.
Merkmale
- Lineallänge: 26 cm (Messbereich: 25 cm)
- Linealbreite: 3 cm
- Linealdicke: 1,6 mm
Spezifikationen
- Mikro-Projektor
- PCB-Markierungen für:
- NAND-TSOP48
- QFP7X7-64
- SOP16
- QFN7X7-32
- TSSOP24
- SOP8
- SSOP8
- TO252-3
- SOT223
- SOT89
- SOT23-6
- SOT23
- PLCC-20
- Linealmarkierungen in cm und Zoll (25 cm / 8 Zoll)
- Löcher für Litzen (0,4 - 3,0 mm)
- Gängige Breitenmarkierungen für Litzen
