Beschreibung

Dies ist ein drahtloses Kommunikationsmodul, das ein NB-IOT M5311-Modul integriert hat, das von China Mobile hergestellt wurde. Die Abmessungen des M5311 betragen 16mm * 18mm * 2,2mm, was sehr winzig ist und dem Benutzer mehr Flexibilität bei den Abmessungsanforderungen bietet.

Das Gehäuse mit LCC ermöglicht eine schnelle Produktion durch standardmäßige SMT, was eine zuverlässigere Verbindungsmethode und Leistung in extremen Umgebungen bietet. Die Stromversorgungsanforderung dieses M5311-Moduls liegt bei 2,1V, AA-Batterie-unterstützt. Es kann die Leistung der AA-Batterie vollständig nutzen, um eine äußerst stromsparende Lösung für Endgeräte zu bieten. M5311 bietet reichlich externe Schnittstellen und Protokollstapel, unterstützt Peripheriesensoren usw. Basierend auf M5311 haben wir zusätzliche Hardware-Ressourcen auf dem NB-IoT-Modul bereitgestellt: WUP, STA-LEDs, 3 alternative UARTs, einen Ein/Aus-Schalter und 2 alternative Antennen.

Strombetrieb:

Ein: GPIO2 bleibt 2 Sekunden LANG
Aus: GPIO2 bleibt 8 Sekunden LANG
Ein: Taste lang drücken 2 Sekunden
Aus: Taste lang drücken 8 Sekunden
Modul zurücksetzen: GPIO26 LANG

Produktmerkmale

Serielle Kommunikation: UART
Produktstromversorgung: 5V
3x alternative UARTs
2x Antenne: Spring / Extern
WUP, STA LEDs
1x Ein/Aus-Schalter
Nano SIM
M5311
- Gehäuse: LCC
- Frequenzband: B3/B8/B5
- Temperatur: -40°C ~ 85°C
- NB-IoT unterstützt LTE Cat NB2*
- LTE Cat NB1 Geschwindigkeit (kbps):
  - Single Tone: 15.625 (UL) / 21.25 (DL)
  - Multi Tone: 62.5 (UL) / 21.25 (DL)
- SMS: PDU/TEXT-Modus
- Netzwerkprotokoll:
  - IPv4/IPv6/UDP/TCP/
  - CoAP/LwM2M/HTTP/MQTT/TLS
- Stromversorgung:
  - 2.1V ~ 3.6V, Typ 3.3V (Low-Voltage-Version)
  - & 3.0V ~ 3.6V, Typ 3.3V (Fixed-Voltage-Version)
- Verbrauch:
  - 3uA@PSM 0.4mA@Idle-Modus(DRx=1.28S)
  - 167mA@Tx(23dBm/15kHzST) 54mA@Rx -Ausgangsleistung: 23dBm±2dB
- Zertifikat: CCC/SRRC/NAL/GTI

Im Lieferumfang enthalten

1x Nano IoT SIM-Karte
1x NB-IoT-Modul

Anwendung

Smart Wearable-Gerät
Smart Parking
Smart Meter
IoT in der Stadt

Schaltplan

NB-IoT-Modul - Schaltplan

Code

1. Arduino IDE

Ein Beispielcode ist hier verfügbar.


void IotWriteCommand(char cmd[], char date[]) {
  char buf[256] = {0};

  if (cmd == NULL)
    sprintf(buf, "AT\r\n");
  else if (date == NULL)
    sprintf(buf, "AT+%s\r\n", cmd);
  else
    sprintf(buf, "AT+%s=%s\r\n", cmd, date);

  Serial2.write(buf);
}

void get_time(void) {
  IotWriteCommand("CCLK?", NULL);
  while (Serial2.available()) {
    uint8_t ch = Serial2.read();
    Serial.write(ch);
    M5.Lcd.write(ch);
  }
}

void setup() {
  M5.begin();

  Serial.begin(115200);
  Serial2.begin(115200, SERIAL_8N1, 16, 17);
  pinMode(5, OUTPUT);
  digitalWrite(5, 1);
}

void loop() {
  if (M5.BtnA.wasReleased()) {
    M5.Lcd.fillScreen(TFT_BLACK);
    M5.Lcd.setCursor(60, 80, 2);
    get_time();
  }
  M5.update();
}

Pin-Belegung

M5Stack	GPIO16	GPIO17	5V	GND
HAT ADC	RX	TX	5V	GND

Bewertungen

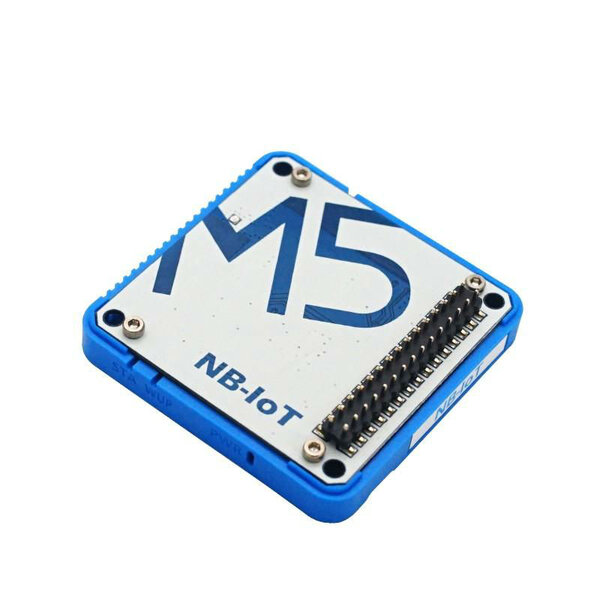

NB-IoT Modul (M5311) - M5Stack
