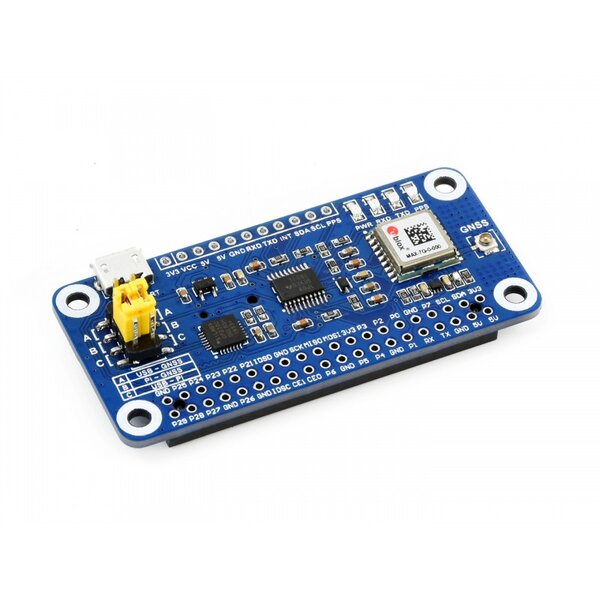

MAX-7Q GNSS HAT for Raspberry Pi

Name: MAX-7Q GNSS HAT for Raspberry Pi
Brand: Waveshare
SKU: WS18234
Price: 36.00 EUR
Availability: InStock

Genaue und schnelle Positionierung mit geringem Driften, geringem Stromverbrauch und hervorragender Fähigkeit zum Anti-Spoofing und Anti-Jamming.

SKU: WS18234 HAN: 18234 Kategorie: Raspberry Pi Hersteller: Waveshare

36,00 €

inkl. 20% USt. , zzgl.

Nicht lagernd, wird für Sie bestellt
Versandzeit: ca. 6 Wochen (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Genaue und schnelle Positionierung mit geringem Driften, geringem Stromverbrauch und hervorragender Fähigkeit zum Anti-Spoofing und Anti-Jamming.

Dies ist ein Raspberry Pi GNSS HAT basierend auf MAX-7Q, der Positionierungssysteme wie GPS, GLONASS, QZSS und SBAS unterstützt. Es bietet eine genaue und schnelle Positionierung mit geringem Driften, geringem Stromverbrauch, hervorragender Fähigkeit zum Spoofing und Anti-Jamming usw.

Durch einfaches Anbringen am Pi ist es ziemlich einfach, die GNSS-Funktion für Ihren Raspberry Pi zu aktivieren.

Eigenschaften

Unterstützt GPS / QZSS, GLONASS Positionierungssysteme
A-GNSS-Unterstützung (Assisted GNSS), die die erste Positionierungszeit beim Einschalten verkürzt und die Erfassungsempfindlichkeit verbessert
Hervorragende Fähigkeit zum Anti-Spoofing und Anti-Jamming, unterstützt Geo-Fencing
Unterstützt U-Center, eine einfache Möglichkeit, das Modul zu konfigurieren
Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Raspberry Pi-Karten, Jetson Nano
Onboard USB TO UART Konverter CP2102 für serielles Debugging
Bricht die UART- und I2C-Schnittstelle des Moduls für die Verbindung mit Host-Boards wie Arduino / STM32 aus
Baudratenbereich: 4800 ~ 921600 bps (standardmäßig 9600 bps)
Unterstützt DDC-Schnittstelle (I2C-kompatibel): bis zu 400 kHz (max.)
Der integrierte Batteriehalter unterstützt die wiederaufladbare ML1220-Zelle, um Ephemerideninformationen und Heißstarts zu erhalten
4x LEDs zur Anzeige des Betriebszustands des Moduls
Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Jetson Nano / Arduino / STM32)

GNSS Spezifikationen

MAX-7Q		GPS	GLONASS
Frequency band		56x u-blox 7 engine channels GPS/QZSS L1C/A, GLONASS L1 FDMA, SBAS (WAAS, EGNOS, MSAS)
Horizontal positioning accuracy	Autonomous	2.5m CEP	4.0m CEP
Horizontal positioning accuracy	SBAS	2.0m CEP	-
Max navigation update rate		10Hz	10Hz
Time-To-First-Fix	Cold starts	29s	30s
	Warm starts	28s	25s
	Hot starts	1s	1s
	Aided starts	5s	-
Sensitivity	Tracking and navigating	-161 dBm	-158 dBm
	Re-acquisition	-160 dBm	-156 dBm
	Cold starts	-148 dBm	-140 dBm
	Warm starts	-148 dBm	-145 dBm
	Hot starts	-156 dBm	-156 dBm
PPS accuracy	RMS	30ns	50ns
PPS accuracy	99%	60ns	100ns
PPS frequency		0.25Hz…10MHz (configurable)
Velocity accuracy		0.1m/s
Heading accuracy		0.5 degree
Operational limits		Acceleration (max): 4g
		Altitude (max): 50000m
		Velocity (max): 500m/s

Sonstige Spezifikationen

Communication interface		UART (4800~921600bps, 9600bps by default), I2C (max 400KHz)
Update rate		1Hz (default), 10Hz (max)
Protocol		NMEA 0183 Version 2.3 (V3.0 compatible), UBX, RTCM 2.3
Power supply		5V
Overall current		<37mA@5V (Continue mode)
Module current		17.5mA@3V (Continue mode, tracking status)
Operating temperature		-40? ~ 85?
Dimensions		65mm × 30.5mm
