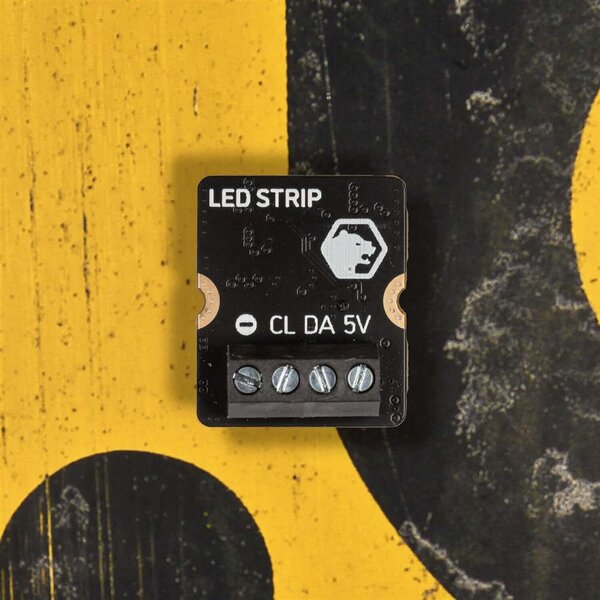

LED Strip Modul für Yukon

Name: LED Strip Modul f&uuml;r Yukon
Brand: Pimoroni
SKU: PIM00694
Price: 12.00 EUR
Availability: InStock

Steuern Sie WS2812/Neopixel und APA102/Dotstar adressierbare RGB-LED-Streifen von Ihrem Pimoroni Projekt mit diesem 5V / 5A-Regler mit Pegelanpassung.

SKU: PIM00694 GTIN: 769894024720 HAN: PIM694 Kategorie: Sensoren & Module Hersteller: Pimoroni

12,00 € 18,00 €

inkl. 20% USt. , zzgl.

Alter Preis: 18,00 €

5 Stück im Geschäftslokal lagernd
Versandzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

Steuern Sie WS2812/Neopixel und APA102/Dotstar adressierbare RGB-LED-Streifen von Ihrem Pimoroni Yukon Projekt mit diesem 5V / 5A-Regler mit Pegelanpassung.

Verbinden Sie das Daten-Eingangsende Ihres adressierbaren LED-Streifens mit den praktischen Schraubklemmen des Moduls, um Ihrem Projekt Farbe zu verleihen.

Wir haben dieses Modul und einen Neon-ähnlichen RGB-LED-Streifen verwendet, um unseren ferngesteuerten Rover mit etwas leuchtendem Schmuck auszustatten! 🌈

LED-Streifen und Anschlüsse werden separat verkauft.

Funktionen

Kompatibel mit 5V WS2812/Neopixel/SK6812 und APA102/Dotstar/SK9822 LEDs
Schraubklemmen zum Anschließen Ihres LED-Streifens
TPS54A24-Schritt-Abwärtswandler (Datenblatt)
Festgelegte 5V-Ausgabe
5A Dauerstrom (10A Spitze)
5V-Pegelverschobene Clock- und Datenleitungen
Temperatur- und Netzteilzustandssensoren
Vollständig montiert (kein Löten erforderlich)
Kompatibel mit Pimoroni Yukon

Software

Sie finden unten Beispiele, die Ihnen helfen, adressierbare LED-Streifen mit Yukon anzusteuern, sowie unser Showcase-Beispiel für den ferngesteuerten Rover.

Pinout und Schaltplan

Druckbare PDF-Version herunterladen

Anmerkungen

Maße: 24mm x 20mm x 13.7mm (L x B x H).
Mit einem Modul können zwei WS2812-Streifen betrieben werden, indem ein Streifen wie üblich mit der DAT-Leitung und der andere mit der CLK-Leitung verkabelt wird. Schlau!
Yukon unterstützt maximal 8 LED-Streifen über alle Module hinweg. Jeder Streifen verwendet eine PIO-Statusmaschine des RP2040.

Über Yukon

Yukon ist eine leistungsstarke modulare Robotik- und Ingenieursplattform, die um den beeindruckenden RP2040-Chip von Raspberry Pi herum aufgebaut ist. Es verfügt über Steckplätze zum Anbringen austauschbarer Hardwaremodule, um eine Vielzahl von Geräten wie Motoren, Servos, Schrittmotoren und LED-Streifen von einer Platine aus zu steuern!

Mit einem XT30-Anschluss kann Yukon direkt über 2 bis 4 Zellen LiPo-Batterien (oder eine andere 5 bis 17V-Quelle) mit bis zu 15A Dauerstrom für Ihre leistungsstarken Projekte versorgt werden. Eine e-Fuse mit umschaltbarem Ausgang schützt die Platine zusammen mit Spannungs-, Strom- und Temperatursensoren, die von Ihren Programmen überwacht werden können.
