Beschreibung

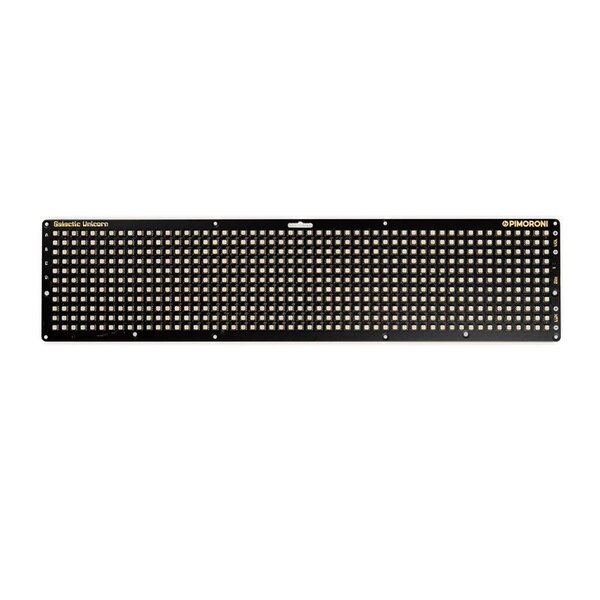

Eine programmierbare 53 x 11 LED-Matrix / -Schild mit drahtloser Konnektivität und einer Fülle von Extras! ????
Galactic Unicorn ist eine sehr schöne, all-in-one, RP2040 powered LED-Matrix perfekt für die Vermittlung von Informationen fabelhaft (oder für die Verschönerung Ihrer Desktop, Makespace oder imaginarium). Es gibt eine Menge Funktionen an Bord dieses Geräts, hier sind einige unserer Favoriten!
???? 583 RGB-LEDs, liebevoll in einem Raster von 53 x 11 angeordnet, alle mit individueller Farb- und Helligkeitssteuerung.
???? Sieht auf Video großartig aus - die Magie des RP2040 bedeutet, dass wir die LEDs wirklich schnell aktualisieren können (wir haben etwa 300 fps bei 14-Bit-Präzision gemessen). Das bedeutet, dass es beim Filmen kein unschönes Strobing, keine Artefakte und keine Helligkeitsabstufungen gibt - perfekt für den Hintergrund Ihres Streaming-Setups.
???? 2,4-GHz-Wireless-Konnektivität (mit freundlicher Genehmigung des Raspberry Pi Pico W), so dass Sie es verwenden können, um alle Arten von interessanten Daten aus dem Internet anzuzeigen.
Außerdem gibt es einen eingebauten Verstärker und einen kleinen Lautsprecher für piepsende Alarme und *futuristische Geräusche* sowie einen Batterieanschluss, damit du es mit Strom versorgen kannst, ohne dass es an einen USB-Anschluss angeschlossen werden muss. Jedes Galactic Unicorn wird mit einem Paar eleganter kleiner Metallfüße geliefert, damit es auf eigenen Füßen stehen kann (und hat eine Auswahl an Befestigungslöchern, falls du lieber etwas anderes machen möchtest).
Verwende es, um eine sehr ausgefallene Uhr, eine sehr ausgefallene Wetteranzeige oder einen sehr ausgefallenen Ausgang für Sensoren zu bauen (andere sehr ausgefallene Anwendungsfälle sind möglich).
⚠️ Beachten Sie, dass die LEDs auf unserer aktuellen Charge des Galactic Unicorn eine etwas rundere Öffnung haben als die abgebildeten. ????????????
Was gibt es Neues? ????
Wir haben Galactic Unicorn zum ersten Mal bei der Einführung des Raspberry Pico W angeteasert, aber seither hat es sich ganz schön gemausert. Die große Veränderung ist, dass wir auf eine neue Art von LEDs umgestiegen sind, die größer und heller sind und eine eingebaute Diffusion haben, und sie sehen absolut *Kochkuss* aus.
Außerdem haben wir die Knöpfe auf die Rückseite verlegt, um ein schlankeres Aussehen zu erzielen, und ein Gitter vor dem Lautsprecher angebracht. Außerdem haben wir eine Reihe weiterer kleiner Änderungen vorgenommen, die dazu führen, dass die neue Version von GalUni wirklich superschön ist.
Eigenschaften
- Raspberry Pi Pico W Platine
- Dual Arm Cortex M0+ läuft mit bis zu 133Mhz mit 264kB SRAM
- 2MB QSPI-Flash mit Unterstützung für XiP
- Stromversorgung und Programmierung über USB micro-B
- 2.4GHz drahtlos
- 583 RGB-LEDs in einem 53 x 11-Raster
- 3,5 mm LEDs mit abgerundeten quadratischen Öffnungen
- 6mm LED-Abstand
- Angetrieben von 10 FM6047 Konstantstrom-LED-Treibern
- MAX98357 3.2W I2S Mono-Verstärker (mit 30mm 1W Lautsprecher)
- Fototransistor für Lichtsensorik
- 9 taktile Benutzertasten
- Reset-Taste
- 2x Qw/ST (Qwiic/STEMMA QT) Steckverbinder
- JST-PH-Anschluss zum Anschließen einer Batterie (max. 5,5 V)
- Vollständig montiert
- Kein Löten erforderlich.
- Schaltplan
- C/C++ und MicroPython Bibliotheken
Kit beinhaltet
- Galactic Unicorn (mit angeschlossenem Lautsprecher)
- 2 x Metallbeine
- USB A zu micro-B Kabel
Software
Um Ihnen den Einstieg zu erleichtern, ist Galactic Unicorn mit MicroPython und einer Reihe von Beispielen vorinstalliert.
Wenn du C/C++ oder MicroPython der Piratenmarke zur Programmierung deines Unicorns verwendest, hast du Zugang zu unserer PicoGraphics-Bibliothek, die praktische Funktionen zur Anzeige von Text, Formen und Bildern enthält. Natürlich können Sie auch die Farbe und Helligkeit jedes Pixels individuell steuern!
MicroPython
- Laden Sie MicroPython von der Piratenmarke herunter (Sie benötigen die .uf2-Datei `Galactic Unicorn`)
- Beispiele
- Galactic Unicorn Funktionsreferenz
- Picographics Funktionsreferenz
- MicroPython FAQs (und Fehlerbehebung)
C/C++
- Beispiele
- Galactic Unicorn Funktionsreferenz
- https://github.com/pimoroni/pimoroni-pico/tree/main/libraries/galactic_unicorn
Nicht die üblichen RGB-LEDs
In unserer Software verwenden wir die PIOs (Programmable IOs) des Pico W zur Ansteuerung der LEDs. Intern wendet Galactic Unicorn eine Gammakorrektur auf die gelieferten Bilddaten an und aktualisiert die Anzeige mit 14-Bit-Präzision, was zu einer extrem linearen visuellen Ausgabe führt - auch im unteren Bereich.
Das Display wird etwa 300 Mal pro Sekunde (300fps!) aktualisiert, was eine felsenfeste Stabilität auch bei Filmaufnahmen ermöglicht, ohne Verschmieren oder Flackern, selbst wenn es sich bewegt.
Anschluss von Breakouts
Die Qw/ST-Anschlüsse des Galactic Unicorn machen den Anschluss von Qwiic- oder STEMMA QT-Breakouts sehr einfach. Wenn dein Breakout einen QW/ST-Stecker an Bord hat, kannst du es direkt mit einem JST-SH-auf-JST-SH-Kabel anschließen.
Anmerkungen
- Abmessungen: 330 x 78 x 10,3 mm (L x H x T, ca.)
- Die 8 Befestigungslöcher sind M2, 3 mm von der Kante entfernt und in gleichem Abstand von 108 mm horizontal und 72 mm vertikal. Die Löcher für die Beine sind M2,5.
- Möchten Sie Ihren eigenen Diffusor lasergeschnitten oder ein Gehäuse entwerfen? Hier sind einige .dxf-Dateien für den Umriss der Platine:
- Stromverbrauchsstatistiken! Wir haben gemessen, dass das Galactic Unicorn bei maximaler Helligkeit etwas mehr als 1 A verbraucht, bei voller weißer Beleuchtung. Bei der Wahl der Batterie ist zu bedenken, dass die LEDs am besten aussehen, wenn sie mit mindestens 3,6 V versorgt werden. Bei niedrigeren Spannungen beginnen die blauen Elemente der LEDs zu verblassen - dies wird bei 2,9 V und darunter deutlich spürbar. Für beste Ergebnisse im Akkubetrieb empfehlen wir die Verwendung eines dicken LiPo-Akkus.
- Beachten Sie, dass das Galactic Unicorn keine Akkuladehardware an Bord hat, so dass Sie Ihren LiPo-Akku mit einem separaten Ladegerät (z. B. einem LiPo Amigo) aufladen müssen.
